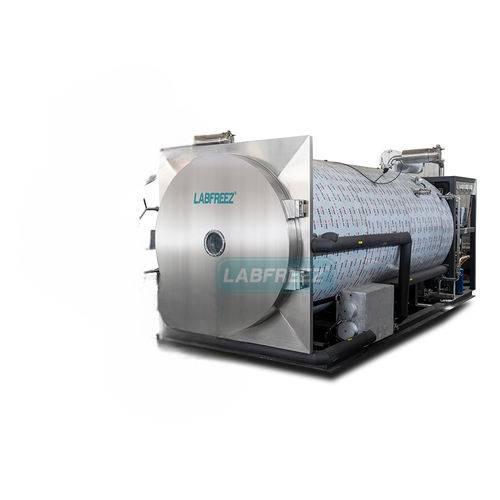

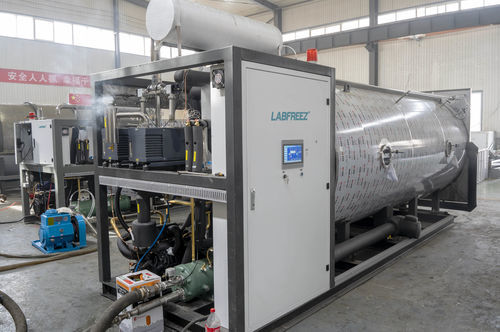

Labor-Gefriertrockner FD-PR series

Pilotfür die Lebensmittelindustriefür die Pharmaindustrie

Einführung Gefriertrockner der Serie FD-PR in Kontaktausführung. Das Regal hat sowohl Heiz- als auch Kühlfunktionen und entspricht den GMP-Standards. Geeignet für Labortests und die Produktion kleiner Mengen. Anwendung

• Pharmaindustrie: Gefriertrocknung von Serum, Plasma, Impfstoffen, Enzymen, Antibiotika, Hormonen usw.
• Lebensmittelindustrie: Gefriertrocknung von Kaffee, Gemüseblättern, Fruchtsaft, Erdbeeren, ganzen Garnelen, Fleisch, speziellem Gemüse - bewahrt Farbe, Aroma, Geschmack, Form und Nährstoffe und erleichtert die langfristige Lagerung und den Transport.
• Nahrungs- und Gesundheitsprodukte: Gefriertrocknung von Gelée Royale, Perlenpulver, Ginseng usw,
• Biologische Forschung: Konservierung von Bakterien, Arterien, Knochen, Haut, Hornhaut, Nervengewebe und Organen unter Beibehaltung der biochemischen und physikalischen Eigenschaften.
• Sonstiges: Wärmedämmkeramik für die Luft- und Raumfahrt, Holz und Seide in der Archäologie, Probenherstellung, Spezialmaterialien usw.

Merkmale

• Hochentwickeltes Messsystem zur Gewährleistung der Produktqualität; entspricht GMP.
• Niedriger Energieverbrauch und wettbewerbsfähiger Preis.
• Sonderanfertigung nach Kundenwunsch möglich.
• Zertifizierungen: ISO 9001:2015, ISO 14001:2015, CE.

Trockenkammer / Regal

• Spiegelpoliert ohne tote Kante; Oberflächenrauhigkeit ≤ 0,5 µm.
• Kammer, Regal und Schläuche auf Dichtigkeit geprüft.
• Drehverschluss-Design, leicht zu öffnen (optional automatische hydraulische Verriegelung).
• PLC-Steuerung für Regalheizung und -kühlung, Temperaturregelgenauigkeit ≤ ±1°C.
• Regalheizungsmethode: konstante Heizung oder stufenweise Heizung.

Kältefalle

• Konstruiert aus SUS304 oder SUS316L.
• Vielfältige Typen optional und flexibles Layout je nach Anforderung.
• Argon-Lichtbogenschweißen; Ein-Schritt-Formung, um keine Leckage und einfache Reinigung zu gewährleisten.

Vakuumsystem

• Vorvakuumeinheit und Aufrechterhaltungsvakuumeinheit kombiniert; jede Einheit kann separat verwendet werden, um Stabilität und Haltbarkeit zu verbessern.
• Ausführung optional mit mehrstufiger Roots-Vakuumpumpe zur Verbesserung der Pumpleistung; Endvakuum ≤ 1 Pa (typische Konfigurationen).

Kühlsystem

• Hochwertige Verdichteraggregate; Kolben- oder Schraubenverdichter optional, um unterschiedliche Kühlanforderungen zu erfüllen.
• Mehrere Schutzfunktionen: Hoch-/Niederspannungsschutz, Öldruckdifferenzschutz usw., um einen stabilen Betrieb zu gewährleisten.
• Serien- oder Parallelverdichteraggregate optional, um die Kühlleistung anzupassen und Energie zu sparen.
• Kältemittel entsprechen internationalen Umweltstandards.

Kreislaufsystem

• Elektrische Heizung oder Dampfheizung optional.
• Indirekte Heizung über Umwälzpumpe und Wärmetauscher zur gleichmäßigen Erwärmung des Regals.
• Verwendung eines hochstabilen Wärmeträgers zur Erfüllung der Temperaturanforderungen.

Steuerungssystem

• Automatische oder manuelle Bedienung; elektronische Unterschriften und mehrere Passwörter werden unterstützt.
• Freundliche HMI, die den detaillierten Arbeitszustand der Maschine anzeigt.
• PLC-Steuerung; konstante oder gestufte Heizung optional.
• Stromquellenverriegelungsschutz und automatische Alarmfunktionen.
• Fernüberwachung über PC-Verbindung möglich.
• Automatische Aufzeichnung und Speicherung von Gefriertrocknungsdaten und -kurven; Datensicherungsfunktion bei Stromausfall.

Hauptdaten (Tabelle 1) Modell | FD-P20R | FD-P25R | FD-P30R | FD-P35R Eingangsmenge (kg/Charge) | 200 | 250 | 300 | 350 Nutzbare Regalfläche (㎡) | 20 | 25 | 30 | 35 Arbeitstemperatur des Regals (°C) | Raumtemperatur ~ 120°C | Raumtemperatur ~ 120°C | Raumtemperatur ~ 120°C | Raumtemperatur ~ 120°C Bodenfreiheit (mm) | 95 | 95 | 95 | 95 | 95 Abmessung des Regals (mm) | 2200×600 | 2200×600 | 3300×600 | 3300×600 Fachbodenlage (Lage) | 8+1 | 10+1 | 8+1 | 9+1 Anzahl der Regalböden (Stück) | 18 | 22 | 18 | 20 Temperaturunterschied des Regals (°C) | ±1°C | ±1°C | ±1°C | ±1°C | ±1°C Niedrigste Temperatur des Verflüssigers (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C | -60±5°C Fassungsvermögen des Verflüssigers (kg) | 300 | 375 | 450 | 525 Endvakuum (Pa) | 2 | 5 | 5 | 5 Kühlverfahren | (Wasserkühlung) | (Wasserkühlung) | (Wasserkühlung) | (Wasserkühlung) | (Wasserkühlung) Kühlwasserverbrauch (T/Std.) | 20 | 25 | 30 | 30 Abtauwasserverbrauch (T/Std.) | (Kreislaufwasserbecken) 5 | (Kreislaufwasserbecken) 5 | (Kreislaufwasserbecken) 5 | (Kreislaufwasserbecken) 5 Abtaumethode | Sprühen und Eintauchen | Sprühen und Eintauchen | Sprühen und Eintauchen | Sprühen und Eintauchen Heizmethode (kW) | (Elektroheizung) 16 | (Elektroheizung) 24 | (Elektroheizung) 28 | (Elektroheizung) 24 Betriebsumgebung | Temperatur 5°C ~ 30°C, Feuchtigkeit < 75% | Temperatur 5°C ~ 30°C, Feuchtigkeit < 75% | Temperatur 5°C ~ 30°C, Feuchtigkeit < 75% | Temperatur 5°C ~ 30°C, Feuchtigkeit < 75% Gesamtleistung (kW) | 75,35 | 72 | 105,2 | 125 Nutzfläche und Höhe (㎡×mm) | 35×2,8 | 35×2,8 | 40×2,8 | 45×2,8 Gewicht (kg) | 8000 | 9000 | 9500 | 10000 Hauptdaten (Tabelle 2) Modell | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Füllmenge (kg/Charge) | 400 | 500 | 600 | 1000 | 1500 | 2000 Nutzbare Regalfläche (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Arbeitstemperatur des Regals (°C) | Raumtemperatur ~ 120°C (alle Modelle) | | | | | | Fachbodenabstand (mm) | 95 (alle Modelle) | | | | | Abmessung des Regals (mm) | 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Regalebene (Ebene) | 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Anzahl der Regalböden (Stück) | 22 | 28 | 32 | 36 | 36 | 36 Temperaturdifferenz des Regals (°C) | ±1°C (alle Modelle) | | | | | | Niedrigste Temperatur des Verflüssigers (°C) | -60±5°C (alle Modelle) | | | | | | Fassungsvermögen des Verflüssigers (kg) | 600 | 750 | 900 | 1500 | 2250 | 3000 Endvakuum (Pa) | 6 | 5 | 6 | 5 | 5 | 5 Kühlverfahren | Wasserkühlung oder Verdunstungskühlung (Modelle) | | | | | | Kühlwasserverbrauch (T/Std.) | 40 | 40 | 50 | 53,7 | 150 | 50 Abtauwasserverbrauch (T/Std.) | Umwälzwasser Teichwerte (6 / 6 / 8 / 10 / 15 / 15) je nach Modell | | | | | Abtaumethode | Besprühen und Eintauchen (alle Modelle) | | | | | Heizmethode | Elektroheizung oder Dampfheizung (alle Modelle) | | | | | Gesamtleistung (kW) | 117,7 | 113 | 160 | 172,5 | 231 | 350 Nutzfläche und Höhe (㎡×mm) | 80×3, 100×4,2, 130×4,2, 200×4,5, 300×4,5, 380×4,5 (variiert je nach Modell) | | | | | | Gewicht (kg) | 10500 | 12500 | 13000 | 35000 | 50000 | 40000 Die Abmessungen und Mengen der Schnellgefrierräume / Wagen sind modellabhängig und in den vollständigen technischen Tabellen verfügbar. Caractéristiques / Technische Daten

• Serienname: Serie FD-PR (integrierte runde Kammer, Kontakttyp).
• Regaltemperaturbereich: Raumtemperatur bis 120°C; Regelgenauigkeit ≤ ±1°C.
• Tiefsttemperatur des Kondensators: typischerweise -60±5°C.
• Endvakuumfähigkeit: bis zu 1-6 Pa je nach Modell und Vakuumkonfiguration.
• Kondensatorkapazitäten reichen je nach Modell von ~300 kg bis zu mehreren tausend kg.
• Heizoptionen: elektrische Heizung oder Dampfheizung; Regalheizungsmodi: konstant oder gestaffelt.
• Kühlmethoden: Wasserkühlung oder Verdunstungskühlung (modellabhängig); Abtauung: Sprühen und Eintauchen; der Tauwasserverbrauch variiert je nach Modell.
• Steuerung: PLC + HMI, automatischer/manueller Betrieb, Datenaufzeichnung und Fernüberwachung unterstützt.
• Materialien: Kammer und Kühlfalle aus SUS304 / SUS316L; Argon-Lichtbogenschweißen für leckfreie Konstruktion.
• Zertifizierungen: ISO 9001:2015, ISO 14001:2015, CE.
