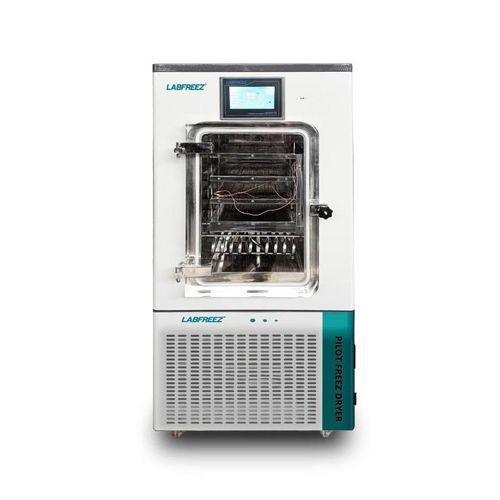

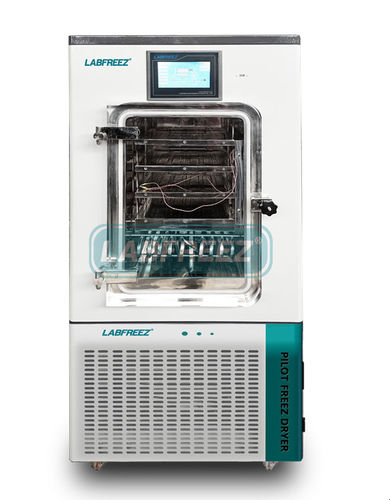

Pilot-Gefriertrockner FD-30F series

für die Lebensmittelindustriefür die Pharmaindustriemit Elektroheizung

Produktübersicht

• Pilot-Vakuum-Gefriertrocknungsanlage
• Französischer/Deutscher Markenkompressor, hochwertiges poliertes SS304, Ebenheit <0,4
• Touchscreen mit Labfreez® FD-EBM Steuerungssystem
• Für Schüttgutproben wie Bioproben, Lebensmittel
• Verarbeitungskapazität: 4 bis 6 kg/Charge der Rohprobe
• Hersteller in China, Fabrikpreis

Pilot-Gefriertrocknersystem

• In-situ-Gefriertrocknung: FD-30F-RE trocknet mit elektrischer Heizung in derselben Kammer, um Materialkontaminationen zu vermeiden und eine automatische Sublimation zu realisieren
• Programmierbare Heizung; speichert Gefriertrocknungskurven zur Beobachtung und für wiederholbare Prozesse

Kühlsystem

• Zweistufige Kühltechnologie für einfachere Wartung
• Hermetische Kompressoren bekannter Marken (z.B., Tecumseh, DANFOSS) für geringe Geräuschentwicklung und starke Kühlleistung
• Danfoss Druckregler und Ventil für hohe Stabilität
• Kondensator: bis zu -86°C für Silikonölmaschinen, -60°C für elektrische Heizmaschinen; schnelle Abkühlung von +20°C auf -40°C innerhalb von ~30 min
• Regaltemperaturbereich -50°C bis +70°C ±1°C (ausgeglichen)
• Luftgekühlter Betrieb im Raum ohne zusätzliches Kühlgerät möglich
• Verwendet FCKW-freies Kältemittel und gelöteten Plattenwärmetauscher

Trockenkammer

• Rechteckige Trockenkammer; Vorgefrieren und Trocknen erfolgen in derselben Kammer ohne manuellen Transfer
• Kammer und Einlegeböden: poliertes SS304 (SS316 optional für Kontaktteile); hochtransparente Plexiglastür zur Beobachtung; abgerundete Innenecken zur einfachen Reinigung
• Innenwandrauhigkeit ≤ 0,6 μm; Einlegebodenebenheit ≤ ±0.5 mm/m, um eine gleichmäßige Trocknung zu gewährleisten
• Bodenheizung: Ölumlaufheizung (hochpräzise) typisch für Medizin/Bio; elektrische Heizung geeignet für Lebensmittelanwendungen
• Böden verwenden sichere Spannung; Heizrate steuerbar; hochglanzpolierte Edelstahlböden, die auf Rauheit und Ebenheit getestet wurden, um eine gleichmäßige Temperatur zu gewährleisten
• Wand-Querheizung ist optional, um GMP-Standard zu erfüllen

Kondensator (Kühlfalle)

• Großraumkondensator aus SS304 (SS316 optional für korrosive Materialien)
• Niedrigste Kondensatortemperatur: bis zu -86°C (Silikonölmaschine), -60°C (elektrisch beheizte Maschine)
• Schnelle Abkühlung von +20°C auf -40°C innerhalb von ~30 min
• Independente zylinderförmige Kühlfalle bei bestimmten Modellen verfügbar (leistungsstarke Eisentfernung). Kühlrohrkondensator bei FD-30F-RE und einigen Modellen
• Patentierte Gasumleitung für gleichmäßigen Kälteeinschluss und hohe Eisauffangfähigkeit
• Elektrische Heizung um die Kondensatorkammer für effektive Eisentfernung

Kreislaufsystem

• Grundfos (Dänemark) abgeschirmte Umwälzpumpe und PID-gesteuerte elektrische Heizkomponenten
• Umwälzflüssigkeit: Niedertemperatur-Silikonöl mit niedriger Viskosität
• Umwälzsystem für die Serien FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

FD-LYO-Steuerungssystem

• Flexible manuelle und automatische Steuerungsmodi: manuell, halbautomatisch und automatisch für Chargen- und Pilotproduktion
• PLC-Steuerung mit grafischem Touchscreen (Standard 7" LCD; Siemens PLC und 10" Touch optional)
• Regaltemperatur einstellbar und kontrollierbar; Speicherung von Prozesskurven
• 32 Programme; jedes Programm bis zu 36 Segmente; Kurven speicherbar und Parameter in Echtzeit veränderbar
• Eingebauter Schreiber; USB-Export zur Datenanalyse; optional FD-LYO PC-Software und Fernsteuerung
• Sensorkalibrierungsfunktion zur Sicherstellung der langfristigen Messgenauigkeit
• Echtzeit-Alarmanzeige und historische Alarmabfrage für Diagnose und Wartung
• Benutzerebenen und Passwortschutz für dezentralen Betrieb
• Optional WIFI-Fernsteuerung über PC oder mobile App

Vakuumsystem

• Zweistufige Drehschieber-Vakuumpumpe serienmäßig; Vakuum automatisch einstellbar
• Vorvakuum kann ~1 Pa erreichen; leistungsstärkere Vakuumpumpen (LEYBOLD / ULVAC / Edwards) optional
• Pumpenleistung: Atmosphäre bis 10 Pa in <30 min (typisch)
• Systemleckrate < 10 Pa-L/s

Sicherheitsschutz

• Umfassender Maschinenschutz mit logischen Verriegelungen
• Schutz für Elektro-, Vakuum- und Heizsysteme; Echtzeit-Alarm bei Systemfehlern
• Schutz bei Ein-/Ausschalten und Sublimationsprozess
• Materialschutz während der Sublimation; Heizungsunterbrechung bei unzureichendem Vakuum
• Verriegelungsschutz für Kondensator-Vakuum

Andere Merkmale

• Normaler Bulk-Typ geeignet für Rohprodukte wie Lebensmittel, Obst, Kräutermedizin und Biomaterialien
• Stoppertyp verfügbar für Vials (Stopfen von Kappen in Vials)
• Aufblasbares (Wasser-)Ventil mit Sicherheitsmembran; kann an Inertgasquelle angeschlossen werden, um zu trocknen und mit Inertgas zu füllen, um die Haltbarkeit zu verlängern
• CE / ISO 9001 / ISO 13485 / ISO 14001 Zertifikate; kann GMP-konform sein, wie erforderlich

Hauptkomponenten (Zusammenfassung)

• Tecumseh / Danfoss-Kompressoren (Beispiele)
• Danfoss-Druckregler und -Ventile
• Grundfos-Umwälzpumpe
• PLC + LCD-Touch-Steuerung (Labfreez FD-EBM)
• Zweistufige Drehschieber-Vakuumpumpe (oder höhere Marke optional)
• SS304-Konstruktion (SS316 optional für Kontaktteile)

SPEZIFIKATIONEN (Übersichtstabelle) Modelle: FD-30F-RE | FD-30F-R | FD-30F-TP Heizungsart: Elektroheizung | Siliziumöl-Umlaufheizung | Siliziumöl-Umlaufheizung Gefriertrocknungsfläche: 0.4 m2 | 0,4 m2 | 0,306 m2 Anzahl der Regale: 4+1 Stück | 4+1 Stück | 3+1 Stück Regaltemperaturbereich: -50 ~ 70°C (±1°C wenn ausgeglichen) für alle Modelle Temperaturdifferenz (Gleichmäßigkeit): ±1°C (Gleichgewicht) Regalgröße: 300 × 340 mm (alle Modelle) Beladenes Material pro Fach (typisch): 4 L (RE/R) | 4 L | 3 L Abstand zwischen den Regalen: 50 mm (RE/R) | 50 mm | 70 mm Tablettgröße: 295 × 335 mm (alle Modelle) Anzahl der Fächer: 4 Stück (RE/R) | 4 Stück | 3 Stück Kapazität der Fläschchen (Beispiele): Ф22: 728 (RE/R) | 728 | 546; Ф16: 1440 | 1440 | 1080; Ф12: 2600 | 2600 | 1950 Kühlfallentemperatur: ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Eisaufnahmekapazität: 8 kg / 24 h (typisch) für alle Modelle Abtauung: Natürlich (RE/R) | Elektrisch oder Heißgas (TP) Kältetyp: Luftgekühlt (alle Modelle) Endvakuum: ≤ 5 Pa (typisch) Vakuumrate: 6 L/s (typisch) Abmessungen (mm): FD-30F-RE 890 × 660 × 1210; FD-30F-R 920 × 780 × 1350; FD-30F-TP 1280 × 900 × 1630 Gewicht: FD-30F-RE ~280 kg; FD-30F-R ~400 kg; FD-30F-TP ~450 kg Spannung: 220V/50Hz (110V/60Hz Option) (alle Modelle) Leistung: FD-30F-RE 2700 W; FD-30F-R 4500 W; FD-30F-TP 5500 W Steuerungsverfahren: PLC auto + manuell Karakteristika / technische Daten

• Modell kommerziell: FD-30F-RE
• Type de chauffage: Elektroheizung (FD-30F-RE)
• Capacité processus: 4-6 kg par batch (matière brute)
• Ablagefläche: 0.4 m2
• Regaltemperaturbereich: -50°C à +70°C ±1°C
• Kältefallentemperatur: jusqu'à -60°C (RE), jusqu'à -75°C (R/TP)
• Eisfang: ~8 kg / 24 h
• Ultimales Vakuum: ≤ 5 Pa
• Vakuumpumpenfluss: 6 L/s
• Abmessungen (RE): 890×660×1210 mm
• Gewicht (RE): ~280 kg
• Stromversorgung: 220V/50Hz (110V/60Hz verfügbar)
• Leistung (RE): 2700 W
• Steuerung: PLC + écran tactile, 32 Programme, 36 Segmente pro Programm
• Konstruktion: SS304 poli (SS316 optionnel pour parties en contact)
