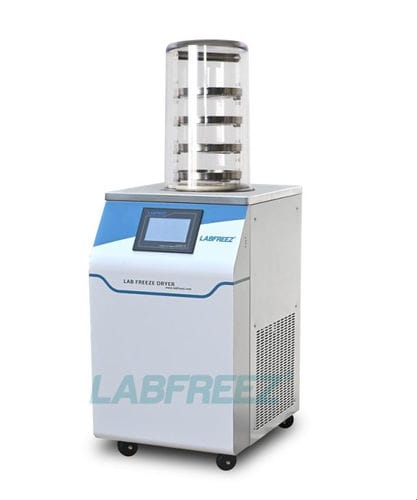

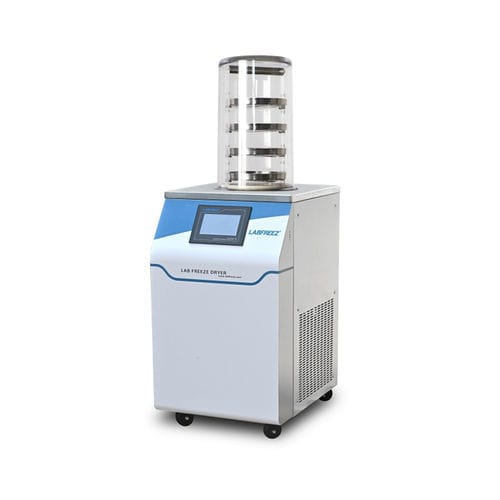

Labor-Gefriertrockner FD-12 series

Pilotmit ElektroheizungEdelstahl

Short description

• DANFOSS (SECOP) Kompressoren; zweistufige Kältetechnik mit FCKW‑freien Kältemitteln für Labor‑Lyophilisierung
• 7" Touchscreen mit Labfreez® FD Bedienoberfläche, zeigt Trocknungskurve, Vakuum, Kondensatortemperatur, Laufzeit und Umgebungstemperatur
• Standardkondensator -55 °C; optional -80 °C und -110 °C Dual‑Cascade
• Abtauleistung/Entfernung von Eis ~4 kg/24 h (luftgekühlt, modellabhängig); Kältetrichter 5 L
• Kammertypen: FD‑R, FD‑MR, FD‑TP, FD‑MTP, FD‑MT, FD‑FT für Ampullen, Flaschen und Durchführungen
• USB‑Anschluss für Datenausgabe; RS232/Software optional

Model description

• Die FD‑12 Serie sind kompakte Tisch/Stand‑Lyophilisatoren für Laborproben und Kleinserien
• Modellausführungen: Normal (R), Manifold (MR), Top‑press (TP), Manifold‑Top‑press (MTP), Multi T (MT) und FT zur Anpassung an verschiedene Port‑ und Arbeitsabläufe

Characteristics

• Mikroprozessorsteuerung mit 7" Touch‑LCD und Echtzeit‑Trocknungskurve
• Vor‑Gefrierfunktion für Proben; Regalfheizung und Rezept/Programmsteuerung optional (speichert bis zu 16 Programme × 36 Segmente)
• Hohe Kälteleistung und niedrige Geräuschentwicklung durch DANFOSS (SECOP) Kompressoren mit FCKW‑freien Kältemitteln
• Kondensator, Gestelle und Regale aus 304 Edelstahl; höhenverstellbare Regale; transparente Trocknungskammer zur Beobachtung
• Elektrische Heiz‑Abtauung optional für schnelle Eisentfernung; Kondensator‑Heizabtauung sorgt für effizientes Auftauen
• Stickstoff‑Befüllventil und Manifold/Zubehöroptionen verfügbar
• Zertifizierungen: CE, ISO 9001, ISO 13485 und ISO 14001

Specifications (table)
Model | FD-12-R | FD-12-R-80 | FD-12-R-110 | FD-12-MR | FD-12-MR-80 | FD-12-MR-110 | FD-12-TP | FD-12-TP-80 | FD-12-TP-110 | FD-12-MTP | FD-12-MTP-80 | FD-12-MTP-110 | FD-12-FT | FD-12-FT-80 | FD-12-FT-110 | FD-12-MT | FD-12-MT-80 | FD-12-MT-110
Total shelf area (m2) | 0.12 | 0.12 | 0.08 | 0.08 | / | /
Dry chamber size (mm) | Ф260×430 | Ф260×430 | Ф260×465 | Ф260×490 | Ф260×540 | 430×480 (H×L) | 430×480 (H×L)
Shelf size (mm) | Ф200 | Ф200 | Ф180 | Ф180 | / | /
Shelf distance (mm) | 70 | 70 | 70 | 70 | / | /
Shelf number (pcs) | 4 | 4 | 3 | 3 | / | /
Trays number (pcs) | 4 | 4 | 3 | 3 | / | /
Vials load quantity (pcs, examples) | Ф12 mm: 920 / 920 / 56 / 560 (variiert nach Modell und Port‑Konfiguration) | Ф16 mm: 480 / 480 / 285 / 285 | Ф22 mm: 260 / 260 / 165 / 165
Sample load capacity | 1.2 L | 1.2 L | 0.8 L | 0.8 L | / | /
Flask support | / | 8 pcs | / | 8 pcs | 8 pcs | /
Dry rack | Included | Included | Included | Included | / | /
Cold trap rack | Included | Included | Included | Included | / | /
Shelf heating program | Optional | Optional | Optional | Optional | Optional | Optional
Condenser temperature options | -55 °C standard; -80 °C and -110 °C optional
Cold trap size (Depth × Height) | Ф215 × 140 mm
Cold trap capacity | 5 liters
Ice removal capacity | ~4 Kg/24h (luftgekühlt, typisch)
Cold type | Air‑cooled
Defrost type | Elektrische Heizung zum Abtauen (optional)
Ultimate vacuum | ~1 Pa
Vacuum pump | Inklusive (verschiedene Pumpenmodelle; Standardbeispiel 2 L/s)
Pump rate | 2 L/s typisch (aufrüstbar)
Installed power | Typisch 970 W (-55 °C) bis ~1300 W (kältere Kondensatoren)
Voltage | 220 V/50 Hz oder 110 V/60 Hz (optional)
Dimensions of host (L×W×H) | z. B. 580×500×720 mm (-55 °C); 770×550×720 mm (-85 °C)
Dimensions of vacuum pump | z. B. 480×140×240 mm (Modell 2XZ-2)
Total weight (examples) | ~90–130 kg abhängig von Modell und Optionen

Optional list

• -80 °C Kondensator (FD1001)
• RS232 & Software für Datenexport (FD1002)
• Abtaueinrichtung / elektrische Abtauung (FD1003)
• Alternative Kältemittel (R404a, R502, R23 etc.) (FD1004)
• Ölnebel‑Filter (FD1005)
• Regalheizung & Segmentsteuerung (FD1006)
• Zusätzliche Schalen (6 pcs) (FD1007)
• Abnehmbarer Deckel für Trocknungstrommel (FD1008)
• Flaschenadapter und Manifold‑Zubehör (FD1009, FD1009x250, FD1009x500, FD1009x1000)
• Aufrüstungen der Vakuumpumpe (Leybold oder andere Hochleistungs‑Pumpen)
