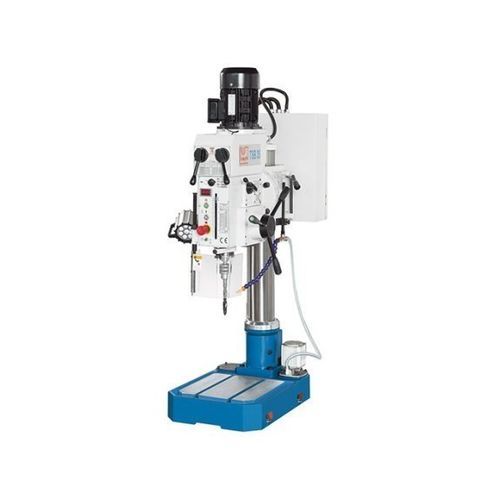

Werkbank-Bohrzentrum TSB 35

für Stahlvariable Drehzahlkompakt

Beschreibung
Die TSB 35 ist eine kompakte, leistungsfähige Tisch-/Säulenbohrmaschine für ein breites Anwendungsspektrum in Werkstätten, von Stahlbau bis Reparaturbetrieb. Sie verfügt über ein Hauptspindelschaltgetriebe für hohen Drehmomentbereich, einen schwenkbaren Kopf für Winkelbohrungen und einen automatischen Pinolenvorschub für große Bohrdurchmesser.

Hauptmerkmale

• Kompakte Tisch-/Säulen-Ausführung
• Schwenkbarer Bohrkopf für Winkelbearbeitungen (±45°)
• Schaltgetriebe für hohen Drehmomentbereich und breites Drehzahlband

Produktdetails

• Bohrleistung: 35 mm
• Ausladung: 320 mm
• Abstand Spindelnase - Fuß: 645 mm
• Drehzahlbereich: 125 - 3030 1/min (6 oder 12 Stufen, je nach Ausführung)
• Spindelaufnahme: MK 4
• Pinolenhub: 155 mm
• Automatischer Pinolenvorschub (3 Stufen: 0,1 / 0,2 / 0,3 mm/U)
• Steife Gusskonstruktion; höhenverstellbarer Maschinenkopf
• Rechteckiger Tisch mit T-Nuten und umlaufender Kühlmittelrinne
• Digitale Drehzahlanzeige; Kühleinrichtung; Gewindeschneideeinrichtung

Standardausrüstung

• Sockel mit Stauraum
• Schutzscheibe
• Gewindeschneideeinrichtung
• LED-Arbeitsleuchte
• Kühlmitteleinrichtung
• Bohrfutter
• Betriebswerkzeug
• Betriebsanleitung

Technische Daten (Tabelle)
Arbeitsbereich
Bohrleistung: 35 mm
Gewindebohrleistung, Stahl: M22
Aufspannfläche Fuß (L x B): 370 mm x 360 mm
Maschinenkopfhub: 515 mm
Abstand Spindelnase - Fuß: 645 mm
Ausladung: 320 mm
Säulendurchmesser: 120 mm

Hauptspindel
Drehzahl: 125 - 3030 1/min
Spindelaufnahme: MK 4
Pinolenhub: 155 mm

Vorschub
Pinolenvorschübe: (3) 0,1 / 0,2 / 0,3 mm/U

Antriebsleistung
Motorleistung Hauptantrieb: 1,2 kW

Maße und Gewicht
Abmessungen (L x B x H): 0,81 m x 0,5 m x 1,67 m
Gewicht: 340 kg

Merkmale / technische Spezifikationen

• Modell: TSB 35
• Typ: Tisch-/Säulenbohrmaschine
• Bohrleistung: 35 mm
• Gewindebohrleistung (Stahl): M22
• Drehzahlbereich: 125–3030 1/min (6 oder 12 Stufen)
• Spindelaufnahme: MK 4
• Pinolenhub: 155 mm
• Ausladung: 320 mm
• Abstand Spindelnase - Fuß: 645 mm
• Säulendurchmesser: 120 mm
• Maschinenkopfhub: 515 mm
• Pinolenvorschübe: 0,1 / 0,2 / 0,3 mm/U
• Motorleistung: 1,2 kW
• Abmessungen: 0,81 m x 0,5 m x 1,67 m
• Gewicht: 340 kg
• Standard: automatischer Pinolenvorschub, Kühleinrichtung, digitale Drehzahlanzeige, schwenkbarer Kopf ±45°
