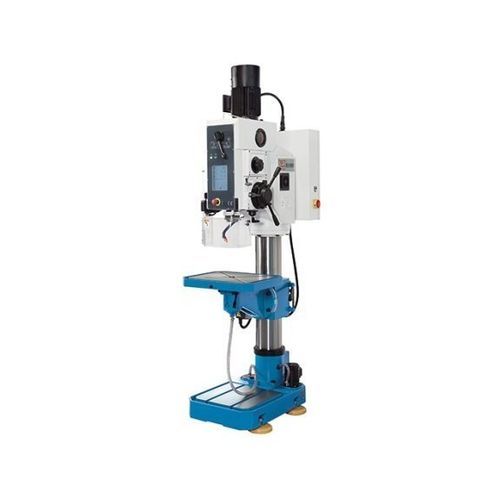

Vertikales Bohrzentrum SSB 50 F Super VT

SäulenDrehtischfür Stahl

Produktbeschreibung
Die Säulenbohrmaschinen der Serie SSB F Super VT sind ausgelegt für Werkstätten mit Anforderungen an Instandhaltung, Prototypenbau und Kleinserienfertigung. Sie bieten ein 8"-Touchscreen zur Bedienerunterstützung, stufenlose Spindeldrehzahlregelung, einen robusten Pinolenvorschub mit Schaltgetriebe sowie eine motorische Tischhöhenverstellung zur vereinfachten Handhabung schwerer Werkstücke. Geeignet für Bohren, Reiben und Gewindeschneiden im Stahl- und Hallenbau sowie in der Instandhaltung.

Highlights

• 8" Touchscreen-Bedienfeld mit Anwenderunterstützung und Voreinstellungen
• Automatischer Pinolenvorschub mit Schaltgetriebe
• Stufenlose Drehzahlregelung (Inverter)
• Motorische Verstellung der Tischhöhe
• Dreh- und schwenkbarer Arbeitstisch mit diagonalen Spannnuten
• 3 Jahre Garantie auf das Touchscreen

Technische Daten (Auszug)
Arbeitsbereich

• Bohrleistung: 50 mm
• Gewindebohren (Stahl): M30
• Tischaufspannfläche: 580 mm x 460 mm
• Pinolenhub: 200 mm
• Tischverfahrweg (manuell): 515 mm
• Tischverfahrweg (motorisch): 405 mm
• Tischschwenkbereich (max.): ± 50°
• Säulendurchmesser: 180 mm
• Abstand Spindelnase - Tischoberfläche: 575 mm
• Abstand Spindelnase - Fuß: 1.165 mm
• Ausladung: 360 mm

Hauptspindel

• Drehzahlbereich: 50 1/min – 2.000 1/min (stufenlos)
• Spindelaufnahme: MT4

Vorschub

• Pinolenvorschübe: 0,08; 0,12; 0,17; 0,24; 0,35; 0,50 mm/U

Antriebsleistung

• Motorleistung Hauptantrieb: 3 kW

Maße und Gewicht

• Abmessungen (L × B × H): 0,97 m × 0,68 m × 2,34 m
• Gewicht: 720 kg

Serienausstattung & Merkmale

• Sehr stabile Konstruktion mit dickwandiger Säule und großer Ausladung
• Basis, Säule, Tisch und Getriebekopf aus hochwertigem Guss
• Großer Arbeitstisch mit diagonalen Spannnuten — dreh- und schwenkbar
• Motorische Höhenverstellung des Tisches
• Robustes 8" Touchscreen mit technologischer Unterstützung
• Spindeldrehzahl in zwei Getriebestufen per Inverter regelbar
• Kühlmittelsystem und Arbeitsplatzleuchte serienmäßig
• Vorgelegegetriebe im Ölbad für hohe Zuverlässigkeit und geringen Verschleiß
• Automatischer Pinolenvorschub über Elektromagnetkupplung
• Manuelle Tiefenanschlagsverstellung am Handrad für präzise Bohrtiefe
• Spritzwassergeschützte LED-Arbeitsleuchte
• Gewindeschneidfunktion serienmäßig
