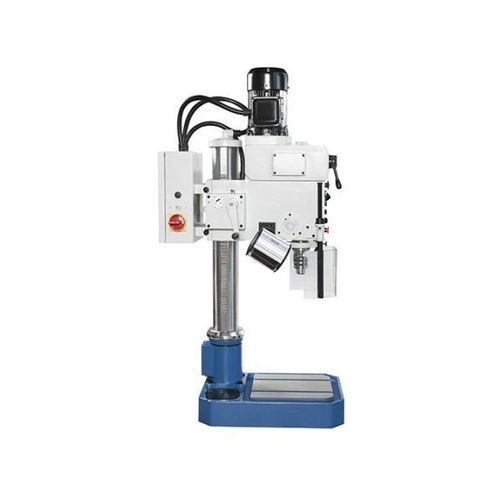

Vertikales Bohrzentrum TSB 25

Werkbankfür Stahlvariable Drehzahl

Kurzbeschreibung
Die Baureihe der TSB Tischbohrmaschinen bietet ein kompaktes Aufstellmaß und leistungsfähiges Bohren für ein breites Anwendungsspektrum, von Stahlbau bis Reparaturwerkstätten. Die Maschinen sind mit einem Hauptspindelschaltgetriebe für hohes Drehmoment und einen weiten Drehzahlbereich ausgestattet. Ein schwenkbarer Bohrkopf ermöglicht Schrägbohrungen. Die Variante TSB 35 besitzt zudem einen automatischen Pinolenvorschub für große Bohrdurchmesser.

Highlights

• Kompakte Tischausführung
• Schwenkbarer Bohrkopf für Bohrungen im Winkel
• Schaltgetriebe für hohes Drehmoment und breiten Drehzahlbereich

Technische Daten – Arbeitsbereich
Bohrleistung: 25 mm
Gewindebohren, Stahl: M 16
Aufspannfläche Fuß (L x B): 310 mm x 320 mm
Maschinenkopfhub: 470 mm
Abstand Spindelnase - Fuß: 650 mm
Ausladung: 240 mm
Säulendurchmesser: 95 mm

Hauptspindel
Spindeldrehzahl: 125 1/min - 2.825 1/min
Spindelaufnahme: MK 3
Pinolenhub: 110 mm

Antriebsleistung
Motorleistung Hauptantrieb: 0,75 kW

Abmessungen und Gewicht
Abmessungen (L x B x H): 0,7 m x 0,41 m x 1,56 m
Gewicht: 220 kg

Serienausstattung

• Untergestell / Sockel
• Schutzschild
• LED-Arbeitsleuchte
• Bohrfutter
• Wartungswerkzeug
• Betriebsanleitung

Technische Spezifikationen

• Modell: TSB 25
• Bohrleistung: 25 mm
• Gewindebohrleistung (Stahl): M16
• Spindelaufnahme: MK 3
• Spindeldrehzahlbereich: 125 - 2.825 1/min (6 Stufen)
• Pinolenhub: 110 mm
• Motorleistung: 0,75 kW
• Aufspannfläche Fuß: 310 x 320 mm
• Maschinenkopfhub: 470 mm
• Abmessungen (L x B x H): 0,7 m x 0,41 m x 1,56 m
• Gewicht: 220 kg
