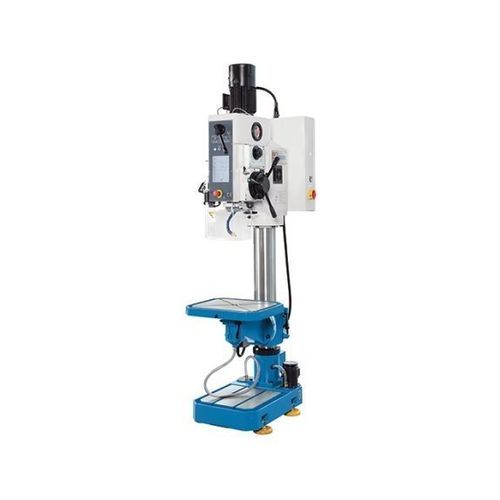

Säulen-Bohrzentrum SSB 40 F Super VT

für Stahlvariable DrehzahlM24

Beschreibung
Die SSB F Super VT Baureihe ist für Werkstätten konzipiert, die Instandhaltung, Einzelteile und Kleinserien fertigen. Diese Säulenbohrmaschinen verbinden eine stabile Qualitätsgusskonstruktion mit einem intuitiven 8" Touchscreen, der den Anwender bei der Parameterauswahl unterstützt. Die Spindeldrehzahl ist stufenlos regelbar, der Pinolenvorschub erfolgt über ein robustes Schaltgetriebe. Der Tisch verfügt über eine motorische Höhenverstellung, die die Handhabung schwerer Werkstücke erleichtert.

Hauptmerkmale

• 8" Touchscreen-Bedienfeld mit Anwenderhilfen
• Automatischer Pinolenvorschub mit Schaltgetriebe
• Stufenlose Drehzahlregelung über Inverter
• Motorische Tischhöhenverstellung
• Schwenk- und drehbarer Arbeitstisch mit diagonalen Spannnuten
• 3 Jahre Garantie auf das Touchscreen

Details

• Geeignet zum Bohren, Senken, Reiben und Gewindeschneiden
• Sehr stabile Konstruktion mit dickwandiger Säule und großer Ausladung
• Grundplatte, Säule, Tisch und Getriebekopf aus hochwertigem Guss
• Großer Arbeitstisch mit diagonalen Spanflößen; dreh- und schwenkbar
• Höhenverstellung des Tisches über kräftigen motorischen Antrieb (motorischer Verfahrweg 430 mm)
• Robustes 8" Touchscreen mit intuitiver Bedienung und Auswahlhilfe
• Spindeldrehzahl in zwei Gängen per Inverter regelbar
• Kühlmitteleinrichtung und LED-Arbeitsleuchte zählen zur Standardausstattung
• Vorgelegegetriebe für den Hauptspindelantrieb läuft im Ölbad für hohe Zuverlässigkeit
• Automatischer Pinolenvorschub wird über Elektromagnetkupplung ohne Kraftaufwand geschaltet
• Im Handbetrieb lässt sich die Bohrtiefe exakt über Anschlag am Handrad einstellen
• Spritzwassergeschützte LED-Arbeitsleuchte, hell und energieeffizient
• Gewindeschneidfunktion serienmäßig vorhanden

Technische Daten (Tabelle)
Arbeitsbereich
Bohrleistung: 40 mm
Gewindebohrleistung, Stahl: M24
Tischaufspannfläche: 540 mm x 440 mm
Pinolenhub: 190 mm
Tischverfahrweg (manuell): 540 mm
Tischverfahrweg (motorisch): 430 mm
Tischschwenkbereich (max.): ±50°
Säulendurchmesser: 140 mm
Abstand Spindelnase - Tischoberfläche: 595 mm
Abstand Spindelnase - Fuß: 1.195 mm
Ausladung: 340 mm
Tischbelastbarkeit: 120 kg

Hauptspindel
Drehzahlbereich: 60 1/min - 2.600 1/min
Spindelaufnahme: 4 MK

Vorschub
Pinolenvorschübe: 0.1, 0.2, 0.3, 0.4 mm/U

Antriebsleistung
Motorleistung Hauptantrieb: 2 kW

Maße und Gewicht
Abmessungen (L x B x H): 0,88 m x 0,64 m x 2,23 m
Gewicht: 565 kg

Technische Merkmale

• Bohrleistung: 40 mm
• Gewindebohrleistung (Stahl): M24
• Tischaufspannfläche: 540 x 440 mm
• Pinolenhub: 190 mm
• Tischverfahrweg (manuell / motorisch): 540 mm / 430 mm
• Tischschwenkbereich: ±50°
• Säulendurchmesser: 140 mm
• Abstand Spindelnase - Tisch: 595 mm
• Ausladung: 340 mm
• Tischbelastbarkeit: 120 kg
• Drehzahlbereich: 60 – 2.600 1/min
• Spindelaufnahme: 4 MK
• Pinolenvorschübe: 0.1 / 0.2 / 0.3 / 0.4 mm/U
• Motorleistung: 2 kW
• Abmessungen: 0,88 x 0,64 x 2,23 m
• Gewicht: 565 kg
