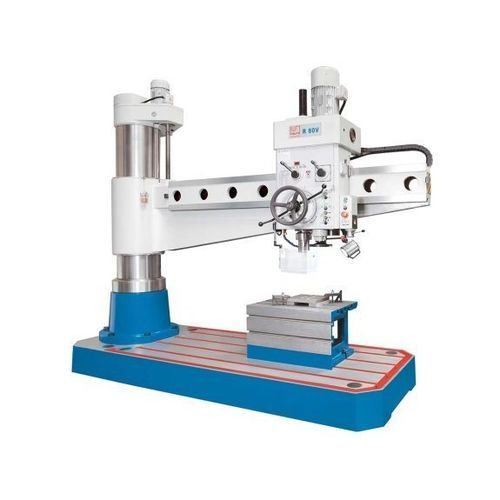

Radial-Bohrzentrum R 80 V

für Stahlvariable Drehzahlfür Intensivnutzung

Kurzbeschreibung
Die Baureihe R 80 V der Radialbohrmaschinen ist für vielseitiges Bohren, Reiben und Senken in Stahl und Guss ausgelegt. Große Ausladung und hochwertige Gussteile ermöglichen die Bearbeitung schwerer und großer Werkstücke bei flexiblen Spannmöglichkeiten und einfacher Bedienbarkeit für Produktions- und Baustellenumgebungen.

Highlights

• Stufenlos regelbare Spindeldrehzahl mit Digitalanzeige
• Würfeltisch für erweiterte Spannmöglichkeiten
• Robuster Qualitätsguss für dauerhafte Genauigkeit
• Ergonomisches, modernes Design für einfache Bedienung

Technische Details

• Grundkörper, Säule, Ausleger und Getriebekopf aus hochwertigem Qualitätsguss
• Groß dimensionierte Säule und torsionssteifer Ausleger für hohe Steifigkeit
• Höhenverstellung des Auslegers über kraftvollen, motorisierten Antrieb und Hubspindel
• Auslegerhubgetriebe läuft im Ölbad für hohe Zuverlässigkeit und geringen Verschleiß
• Aufwändige Säulenschwenkkonstruktion mit optimierter Klemmung für minimalen Klemmversatz
• Sehr leichtgängige Schwenk- und Verfahrachsen zur Entlastung des Bedieners
• Hochfeste, geschliffene Chrom-Nickel-Zahnräder für ruhigen und leisen Lauf
• Alle Getriebeteile werden über eine Ölpumpe zuverlässig geschmiert
• Hauptspindel auf Präzisionslagern mit automatischer Spindelbremse
• Pinolenverzahnung geschliffen für gleichmäßigen Vorschub und geringen Verschleiß
• Bohrkopf auf gehärteten und geschliffenen Führungsbahnen
• Verstellbare Überlastkupplungen in den Vorschüben
• Verstellbarer Bohrtiefenanschlag mit großer, gut ablesbarer Skala und Nonius
• Bedienelemente praxisgerecht angeordnet für kurze Einarbeitungszeit
• Leistungsstarke Kühleinrichtung mit im Maschinenfuß integriertem Vorratsbehälter
• Geführte Gegengewichte an der Pinole für einfachere Handhabung und erhöhte Sicherheit
• Unabhängige hydraulische Klemmung erlaubt Höhenverstellung des Auslegers ohne Verlust der Bohrachsen-Orientierung
• Bohrkopf und Säule können gemeinsam oder getrennt per Tastendruck geklemmt/gelöst werden
• Zentralschmierung sichert die zuverlässige Schmierung der Säule

Arbeitsbereich (Schlüsseldaten)
Bohrleistung: 80 mm
Gewindebohrleistung, Guss: M 60
Gewindebohrleistung, Stahl: M 52
Bohrtiefe (max.): 400 mm
Maschinentisch: 3,380 mm x 1,230 mm x 280 mm
Würfeltisch: 580 mm x 850 mm x 500 mm
Ausladung: 450 mm - 2,550 mm
Abstand Spindelnase - Tischoberfläche: 400 mm - 1,580 mm
Hub des Arms (vertikal): 800 mm
Durchmesser Säule: 450 mm

Verfahrwege
Verfahrweg Bohrkopf (horizontal): 2,100 mm

Hauptspindel
Drehzahlbereich: 30 1/min - 1,400 1/min
Spindelaufnahme: 6 MK

Vorschub
Vorschübe: 0,06 mm/U - 1,38 mm/U

Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW
Hubmotor: 2,2 kW

Maße und Gewicht
Abmessungen (L x B x H): 3,59 m x 1,25 m x 3,53 m
Gewicht: 7.400 kg

Serienausstattung (Auszug)

• Kühlmitteleinrichtung
• Würfeltisch
• LED-Arbeitsleuchte
• Betriebsanleitung

Hinweis
Ausgelegt für Bohren, Reiben und Senken in Stahl und Guss; geeignet für große und schwere Werkstücke. Stufenlos regelbare Spindeldrehzahl mit digitaler Anzeige und moderne Antriebstechnik gewährleisten flexible und präzise Arbeitsweise.

Technische Spezifikationen (Zusammenfassung)

• Bohrleistung: 80 mm
• Bohrtiefe (max.): 400 mm
• Ausladung: 450 mm - 2,550 mm
• Drehzahlbereich Spindel: 30 - 1,400 1/min
• Spindelaufnahme: 6 MK
• Vorschubbereich: 0,06 mm/U - 1,38 mm/U
• Hauptmotor: 7,5 kW; Hubmotor: 2,2 kW
• Maschinentisch: 3,380 mm x 1,230 mm x 280 mm
• Würfeltisch: 580 mm x 850 mm x 500 mm
• Abmessungen (L x B x H): 3,59 m x 1,25 m x 3,53 m
• Gewicht: 7.400 kg
