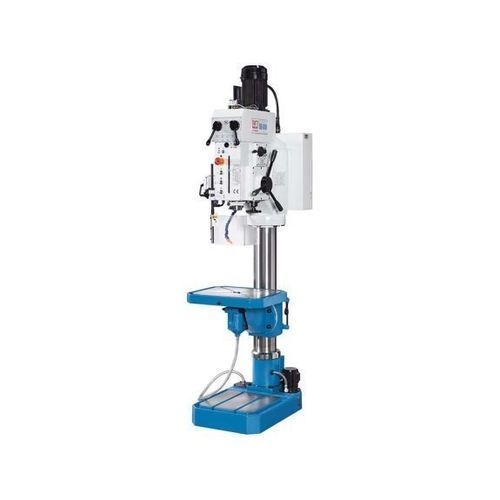

Vertikales Bohrzentrum SSB 40 Xn

SäulenDrehtischfür Stahl

Kurzbeschreibung
Die Bohrmaschinen der SSB Xn‑Serie sind für Werkstätten ausgelegt – sowohl für Reparaturarbeiten als auch für die Fertigung. Dickwandige Säule, robuste Schaltgetriebe und kraftvolle Antriebe gewährleisten Stabilität beim Bearbeiten kleiner Teile sowie großer, schwerer Werkstücke. Über 20 Jahre im Einsatz bewährt.

Produkt‑Highlights

• Schwenk‑ und drehbarer Tisch für Winkelbohrungen
• Automatischer Bohrvorschub mit Elektromagnetkupplung
• Drei Pinolenvorschübe für flexible Bearbeitungsabläufe
• Integrierte Kühlmitteleinrichtung mit Pumpe
• LED‑Arbeitsleuchte und werkzeuglose Auswurffunktion in der Pinole

Maschinengestell

• Sehr stabile Konstruktion mit dickwandiger Säule und großer Ausladung (340 mm)
• Bohrtisch ±45° schwenkbar und höhenverstellbar über Handkurbel
• Kreuzförmig angeordnete T‑Nuten für vielfältige Spannmöglichkeiten
• Schwenk‑ und Drehbarkeit des Tisches erleichtern das Ausrichten von Werkstücken und Spannmitteln
• Zentrale Kühlmitteldurchleitung und Fußtank erlauben Drehungen über 360° und bieten eine präzise bearbeitete Aufspannfläche

Spindel und Pinole

• 12‑stufiges Hauptgetriebe mit 1,5 kW Motor für ein breites, fein unterteiltes Drehzahlband (75–2.020 1/min)
• 3‑stufiges Vorschubgetriebe im Ölbad; Tasterbedienung für schnelles Ein/Aus des Automatikvorschubs
• Digitale Drehzahlanzeige am Bedienfeld und große Skala für Pinolenhub mit einstellbarem Tiefenanschlag
• Gewindeschneidfunktion mit automatischer Drehrichtungsumkehr der Spindel bei Erreichen der eingestellten Tiefe
• Leistungsstarke integrierte Kühlmittelpumpe und helle LED‑Maschinenleuchte serienmäßig
• Werkzeuglose Auswurffunktion in der Pinole für schnellen Werkzeugwechsel

Technische Daten - Arbeitsbereich (Tisch)
Bohrleistung: 40 mm
Gewindebohrleistung, Stahl: M24
Tischaufspannfläche: 540 mm x 440 mm
Tischverfahrweg (manuell): 550 mm
Pinolenhub: 190 mm
Tischschwenkbereich (max.): ±45°
Abstand Spindelnase - Tischoberfläche: 610 mm
Abstand Spindelnase - Fuß: 1.195 mm
Ausladung: 340 mm
Säulendurchmesser: 140 mm
Tischbelastbarkeit: 150 kg

Technische Daten - Hauptspindel
Spindelaufnahme: 4 MK
Drehzahlbereich: 75 1/min - 2.020 1/min

Technische Daten - Vorschub
Pinolenvorschübe: 0,12; 0,24; 0,4 mm/U

Technische Daten - Antriebsleistung
Motorleistung Hauptantrieb: 1,5 kW

Technische Daten - Maße und Gewichte
Abmessungen (L x B x H): 0,95 m x 0,61 m x 2,23 m
Gewicht: 550 kg

Hinweis / Serienausstattung

• Schwenk‑ und drehbarer Bohrtisch mit Kurbel‑Höhenverstellung
• Automatischer Vorschub mit Elektromagnetkupplung und drei Pinolenvorschüben
• Integrierte Kühlmitteleinrichtung mit Pumpe
• LED‑Arbeitsleuchte und Auswurffunktion in der Pinole
• Umfangreiche Betriebswerkzeuge und Zubehöroptionen (Gewindeschneidfunktion, Schutzscheibe, LED‑Lampe, Bedienungsanleitung, etc.)

Spezifikationen

• Modell: SSB 40 Xn
• Serie: SSB Xn (universelle Säulenbohrmaschinen)
• Bohrleistung: 40 mm (max)
• Gewindebohrleistung (Stahl): M24
• Tischaufspannfläche: 540 x 440 mm
• Tischverfahrweg (manuell): 550 mm
• Pinolenhub: 190 mm
• Säulendurchmesser: 140 mm
• Spindelaufnahme: 4 MK
• Drehzahlbereich: 75 - 2.020 1/min
• Motorleistung Hauptantrieb: 1,5 kW
• Pinolenvorschübe: 0,12 / 0,24 / 0,4 mm/U
• Tischschwenk: ±45°
• Tischbelastbarkeit: 150 kg
• Abmessungen: 0,95 × 0,61 × 2,23 m
• Gewicht: 550 kg
