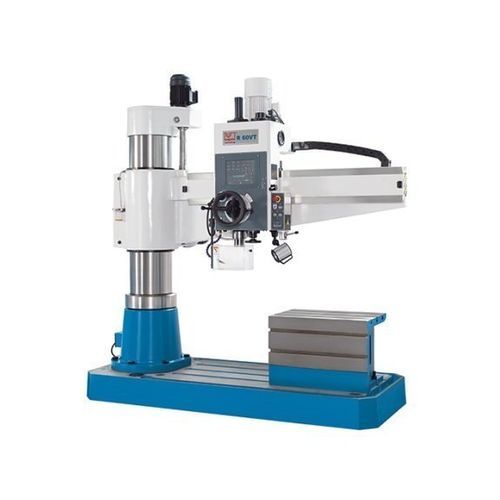

Radial-Bohrzentrum R 60 VT PRO

für Stahlvariable Drehzahlservoelektrisch

Kurzbeschreibung
Die R 60 VT PRO ist eine servo-gesteuerte konventionelle Radialbohrmaschine für präzises Bohren, Senken und Gewindeschneiden in Einzelteil‑ und Kleinserienfertigung. Das große Touchscreen und das intuitive Bedienkonzept erleichtern die Parameterwahl und verkürzen Rüstzeiten. Typische Einsatzfelder: Instandhaltung, Werkzeugbau, Stahlbau.

Hauptmerkmale

• Intuitives Bedienkonzept mit großem Touchscreen
• Erweiterte elektronische Steuerung der Maschinenfunktionen
• Servogesteuerter Pinolenvorschub mit automatischer Rückstellung
• Massive Gusskonstruktion für hohe Stabilität
• 3 Jahre Garantie auf den Touchscreen

Konstruktion & Mechanik

• Basis, Säule, Ausleger und Getriebekopf aus hochwertigem Guss für maximale Steifigkeit
• Großdimensionierte Säule und torsionssteifer Ausleger für stabile Bearbeitung
• Höhenverstellung des Auslegers per kraftvollem Motorantrieb und vertikaler Spindel
• Hubgetriebe des Auslegers im Ölbad für lange Lebensdauer
• Leichtgängige Schwenk- und Verfahrachsen zur Entlastung des Bedieners
• Zentralschmierung gewährleistet zuverlässige Schmierung der Säule

Steuerung & Vorschub

• Elektronisch gesteuerter Servo-Pinolenvorschub mit großem Touchscreen-Display
• Bohrtiefe elektronisch einstellbar und vom System geprüft
• Eingabe- und Anzeigeeinheiten wählbar (mm / inch)
• Kühlmittelsystem am Touchscreen aktivierbar und synchron zur Hauptspindel gesteuert
• Maschine mit 2 Getriebestufen, stufenlos regelbare Drehzahl mit Anzeige am Monitor
• Servomotor für stufenlos regelbaren Pinolenvorschub; automatische Rückfahrt nach Erreichen der voreingestellten Tiefe
• Gewindeschneiden manuell in Standardausführung; automatische Gewindeschneidfunktion optional für bestimmte Varianten
• Auslegerhöhenpositionierung per Touch-Icon; System löst/fixiert hydraulische Spannungen und berücksichtigt Endanschläge
• Bohrkopf und Säule können gemeinsam oder getrennt geklemmt/gelöst werden
• Ausleger vertikal bewegbar ohne Verlust der Spindelausrichtung zur Bohrung
• Steuerungssoftware bietet Empfehlungen für Drehzahl und Vorschub abhängig von Bohrergröße
• Alarmanzeigen informieren über Bedienfehler und Maschinenstatus

Automatisches Gewindeschneiden (optional)

• Automatische Gewindeschneidfuktion aktivierbar am Touchscreen bei entsprechend ausgestatteten Modellen
• Gewindemaß, Steigung und empfohlene Drehzahl aus interner Datenbank
• Gewindeschneiden mit automatischem Vorschub; Spindeldrehzahl synchronisiert mit Steigung, Tiefenstopp begrenzt Gewindetiefe
• Bei Erreichen der voreingestellten Tiefe dreht die Spindel um und die Pinole fährt in Startposition zurück

Serienausstattung und Optionen

• Touchscreen-Bedienfeld, das die meisten Funktionen integriert
• Optionale Gewindeschneidautomatik (je nach SKU)
• Servomotor für Pinolenvorschub
• Zubehör für Bohren und Spannmittelsets (optional)
• Würfeltisch
• Zentralschmierung (manuell/zentral)
• Kühlmitteleinrichtung
• LED-Arbeitsleuchte
• Höhenverstellbare Schutzverkleidung
• Bedienungsanleitung

Technische Daten

• Bohrleistung: 60 mm
• Bohrleistung (Guss): 70 mm
• Gewindebohrleistung Guss: M50
• Gewindebohrleistung Stahl: M45
• Max. Bohrtiefe: 315 mm
• Ausladung: 350 mm - 1.600 mm
• Abstand Spindelnase - Tisch: 350 mm - 1.250 mm
• Verfahrweg Bohrkopf (horizontal): 1.250 mm
• Drehzahlbereich: 38 1/min - 2.000 1/min
• Spindelaufnahme: 5 MK
• Vorschubbereich: 0 mm/min - 300 mm/min
• Hauptmotorleistung: 4 kW
• Hubmotor: 1,5 kW
• Abmessungen (L x B x H): 2,49 m x 1,05 m x 2,78 m
• Gewicht: 3.800 kg
