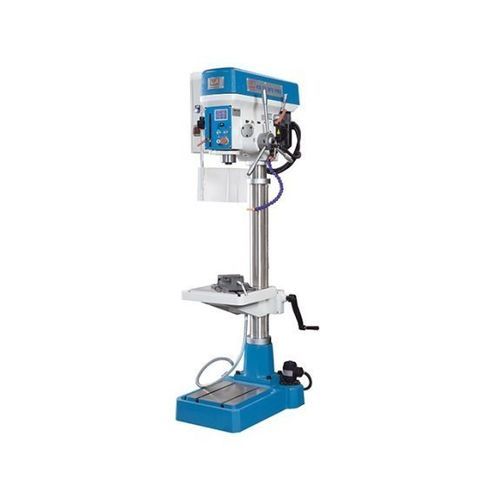

Vertikales Bohrzentrum KB 32 SFV PRO

Säulenfür IntensivnutzungM24

Produktbeschreibung
Die Bohrmaschinen der KB SFV Pro-Serie sind die neueste Ausführung der kompakten, robusten Säulenbohrmaschine mit automatischem Vorschub. Die Baureihe eignet sich für Einzel- und manuelle Serienfertigung in Werkstätten und Industriebetrieben. Die Maschinen sind für Präzision ausgelegt und der stufenlose Antrieb ist nahezu wartungsfrei. Das Bedienfeld verfügt über einen farbigen Touchscreen für einfachen Zugriff auf Funktionen und Einstellungen.

Highlights

• Automatischer Vorschub
• Farbiges Touchscreen-Bedienfeld
• Gewindeschneideeinrichtung mit automatischer Drehrichtungsumkehr

Details

• Ideal zum Bohren, Senken, Reiben und Gewindeschneiden in Einzelfertigung und Serienfertigung
• Grundplatte, Säule, Tisch und Getriebekopf aus hochwertigem Grauguss für Stabilität
• Modernes Design und präzise Bearbeitung für stabilen Betrieb
• Schwerer, geschliffener Arbeitstisch mit diagonalen T-Nuten
• Groß dimensionierte Bodenplatte mit geschliffener Aufspannfläche und parallelen T-Nuten
• Gestänge und Spindel gehärtet und geschliffen
• Spindelantrieb über robuste, wartungsarme Keilriemen
• Integrierte Kühlmittelanlage im Maschinenbett
• Geschützte LED-Arbeitsleuchte integriert im Bohrkopf
• Elektronisch geregelter Pinolen-Vorschub mit stufenloser Einstellung
• Mechanischer Tiefenanschlag, robust ausgeführt, für automatischen Vorschub
• Gewindeschneidmodus: automatische Drehrichtungsumkehr der Spindel beim Erreichen der voreingestellten Tiefe

Arbeitsbereich (Tabelle)
Bohrleistung: 32 mm
Gewindebohrleistung, Stahl: M24
Tischauflagefläche: 330 mm x 330 mm
Pinolenhub: 150 mm
Säulendurchmesser: 100 mm
Ausladung: 245 mm
Abstand Spindelnase - Fuß: 1235 mm
Abstand Spindelnase - Tischoberfläche: 800 mm
Tischbelastung: 50 kg

Hauptspindel (Tabelle)
Drehzahlbereich (hoch): 400 U/min - 2250 U/min
Drehzahlbereich (niedrig): 140 U/min - 400 U/min
Spindelkonus: MT3

Vorschübe (Tabelle)
Pinolenvorschub: 24 mm/min - 243 mm/min

Antriebsleistung (Tabelle)
Leistung Hauptantrieb: 3 kW
Leistung Kühlmittelpumpenmotor: 0,04 kW

Abmessungen und Gewicht (Tabelle)
Abmessungen (L x B x H): 0,9 m x 0,6 m x 1,9 m
Gewicht: 310 kg

Technische Daten / Spezifikationen

• Modell: KB 32 SFV PRO
• Einsatz: Bohren, Senken, Reiben, Gewindeschneiden (Einzel- und Serienproduktion)
• Steuerung: Farbiges Touchscreen, stufenlose Einstellung von Spindeldrehzahl und Vorschub
• Gussteile bearbeitet für Stabilität: Basis, Säule, Tisch, Kopf
• Geschliffener Tisch mit diagonalen T-Nuten
• Gehärtete und geschliffene Spindel und Stange
• Riemenantrieb der Spindel, wartungsarm
• Elektronischer automatischer Pinolenvorschub (24–243 mm/min)
• Spindeldrehzahlbereich: 140–2250 U/min (zwei Bereiche)
• Hauptmotorleistung: 3 kW
• Integrierte Kühlmittelanlage und geschützte LED-Arbeitsleuchte
• Gewindeschneideeinrichtung mit automatischer Umkehr
• Tischbelastung: 50 kg
• Maschinengewicht: 310 kg
