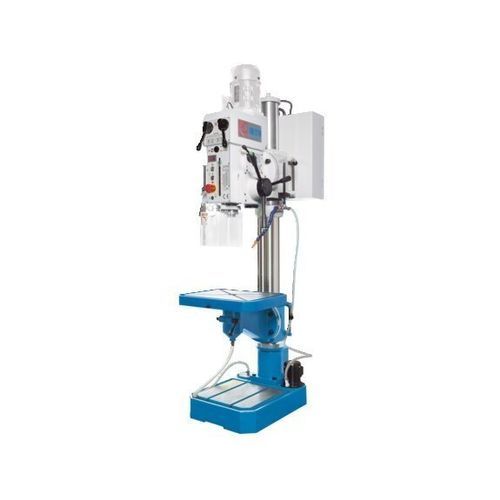

Säulen-Bohrzentrum SSB 32 Xn

2-Achsfür Stahlelektrisch

Übersicht
Die Säulenbohrmaschine SSB 32 Xn ist für Werkstattarbeiten in Reparatur und Fertigung ausgelegt. Sie besitzt eine dickwandige Säule, ein mehrstufiges Spindelgetriebe und ein Vorschubgetriebe. Großer Arbeitsbereich und universeller Aufspanntisch ermöglichen die Bearbeitung kleiner sowie großer und schwerer Bauteile.

Highlights

• Schwenktisch für Winkelbohrungen (±45°)
• Automatischer Bohrvorschub mit drei Vorschubstufen
• Arbeitstisch mit 2 Drehachsen für flexible Spannmöglichkeiten
• Integrierte Kühlmitteleinrichtung und Tank im Maschinenfuß
• Digitale Drehzahlanzeige und LED‑Arbeitsleuchte

Maschinengestell

• Dickwandige Säule mit großer Ausladung für erweiterten Arbeitsbereich
• Tisch höhenverstellbar per Handkurbel; Tisch schwenkbar ±45°
• Kreuzförmig angeordnete T‑Nuten für vielseitige Aufspannungen
• Schwenk‑ und Drehfunktionen erleichtern Ausrichten von Werkstücken und Spannvorrichtungen
• Zentrale Kühlmitteldurchführung ermöglicht Drehungen über 360°

Spindel und Pinole

• 12‑stufiges Hauptgetriebe für breites Drehzahlband
• Elektrokomponenten von Schneider
• Digitalanzeige der aktuellen Drehzahl am Bedienfeld
• 3‑stufiges Vorschubgetriebe im Ölbad, leicht schaltbar
• Taster am Kreuzgriff zum Ein/Aus des automatischen Vorschubs über Elektromagnetkupplung
• Groß skalierter Pinolenhub; Tiefenanschlag und Gewindeschneidmodus mit automatischer Drehrichtungsumkehr
• Werkzeuglose Auswurffunktion in der Pinole
• Integrierte Kühlmittelpumpe und LED‑Maschinenleuchte inklusive

Technische Daten (Kurzfassung)
Arbeitsbereich:
Bohrleistung: 32 mm
Gewindebohrleistung, Stahl: M 20
Tischaufspannfläche: 500 mm x 420 mm
Tischverfahrweg manuell: 490 mm
Pinolenhub: 160 mm
Tischschwenkbereich (max.): ± 45°
Abstand Spindelnase - Tischoberfläche: 630 mm
Abstand Spindelnase - Fuß: 1.185 mm
Ausladung: 320 mm
Säulendurchmesser: 120 mm
Schwenkbereich Kopf: ± 50°
Tischbelastbarkeit: 100 kg

Hauptspindel:
Spindelaufnahme: 4 MK
Drehzahlbereich: 125 1/min - 3.030 1/min

Vorschub:
Pinolenvorschübe: 0,1 / 0,2 / 0,3 mm/U

Antriebsleistungen:
Motorleistung Hauptantrieb: 1,2 kW

Maße und Gewichte:
Abmessungen (L x B x H): 0,84 m x 0,5 m x 1,96 m
Gewicht: 540 kg

Serienausstattung / Spezifikationen

• Modell: SSB 32 Xn
• Bohrleistung: 32 mm
• Gewindebohrleistung (Stahl): M 20
• Tischfläche: 500 x 420 mm, schwenkbar ±45°
• Tischverfahrweg: 490 mm
• Pinolenhub: 160 mm
• Vorschübe: 0,1 / 0,2 / 0,3 mm/U
• Spindelaufnahme: 4 MK; Drehzahl 125–3.030 1/min
• Hauptmotor: 1,2 kW
• Abmessungen: 0,84 x 0,5 x 1,96 m; Gewicht: 540 kg
