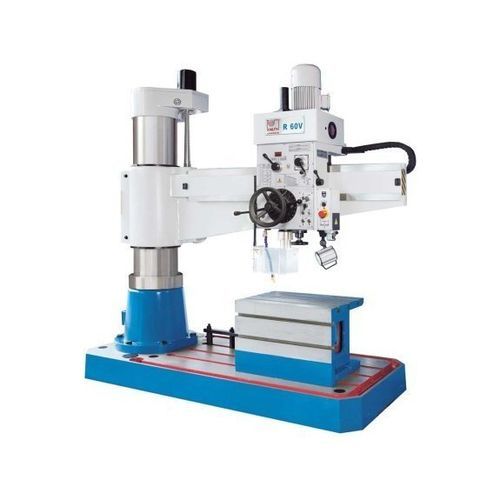

Radial-Bohrzentrum R 60 V

für StahlHochpräzisionvariable Drehzahl

Produktübersicht
Reihe von Radialbohrmaschinen zum Bohren, Reiben und Senken in Stahl und Guss. Entwickelt für einfache Handhabung großer und schwerer Werkstücke durch große Ausladung und robuste Bauweise. Die RV-Serie ist die moderne Weiterentwicklung der klassischen Radialbohrmaschine und ein etabliertes KNUTH-Muster.

Highlights

• Stufenlos regelbare Spindeldrehzahl mit Digitalanzeige
• Würfeltisch für erweiterte Spannmöglichkeiten
• Sehr torsionssteifer Ausleger und groß dimensionierte Säule für konstante Genauigkeit
• Motorische Höhenverstellung des Auslegers und leiser, laufruhiger Getriebeantrieb

Produktdetails

• Basis, Säule, Ausleger und Getriebekopf aus hochwertigem Qualitätsguss
• Höhenverstellung des Auslegers über kraftvollen Motorantrieb und Hubspindel
• Auslegerhubgetriebe im Ölbad für maximale Zuverlässigkeit und geringen Verschleiß
• Aufwändige Säulenschwenkkonstruktion mit optimierter Klemmung für hohe Steifigkeit und minimalen Klemmversatz
• Schwenk- und Verfahrachsen mit sehr guter Leichtgängigkeit zur Entlastung des Bedieners
• Hochfeste, gehärtete und präzise geschliffene Chrom-Nickel-Stahlzahnräder; zuverlässige Schmierung via Ölpumpe
• Hauptspindel in Präzisionslagern mit automatischer Spindelbremse
• Pinolenverzahnung geschliffen für ruhigen Vorschub; Bohrkopf auf gehärteten und geschliffenen Führungsbahnen
• Verstellbare Überlastkupplungen in den Vorschüben und einstellbarer Bohrtiefenanschlag mit großer Skala und Nonius
• Geführte Gegengewichte an der Pinole für einfache Handhabung und erhöhte Sicherheit
• Unabhängige hydraulische Klemmungen: Ausleger verstellbar ohne Verlust der Spindel-Bohrungs-Ausrichtung
• Bohrkopf und Säule per Tastendruck gemeinsam oder separat klem- bzw. lösbar
• Zentralschmierung für zuverlässige Schmierung der Säule
• Integrierte Kühlmitteleinrichtung mit Vorratsbehälter im Maschinenfuß

Serienausstattung (Auswahl)

• Kühlmitteleinrichtung
• Würfeltisch
• LED-Arbeitsleuchte
• Betriebsanleitung

Optionales Zubehör (Auswahl)

• Schwenktisch 400 x 600 mm (optional)

Technische Daten

• Bohrleistung: 60 mm
• Gewindebohrleistung Guss: M 52
• Gewindebohrleistung Stahl: M 40
• Max. Bohrtiefe: 315 mm
• Maschinentisch-Abmessungen: 2400 mm x 1000 mm x 200 mm
• Würfeltisch-Abmessungen: 750 mm x 500 mm x 500 mm
• Ausladung: 350 mm - 1600 mm
• Abstand Spindelnase - Tischoberfläche: 350 mm - 1250 mm
• Hubweg des Armes (vertikal): 585 mm
• Säulendurchmesser: 350 mm
• Verfahrweg Bohrkopf (horizontal): 1250 mm
• Drehzahlbereich: 38 1/min - 2000 1/min
• Spindelaufnahme: 5 MK
• Vorschübe: 0,06 mm/U - 1 mm/U
• Motorleistung Hauptantrieb: 4 kW
• Hubmotor: 1,5 kW
• Abmessungen (L x B x H): 2,49 m x 1,05 m x 2,78 m
• Gewicht: 3.800 kg
• SKU: 101649
