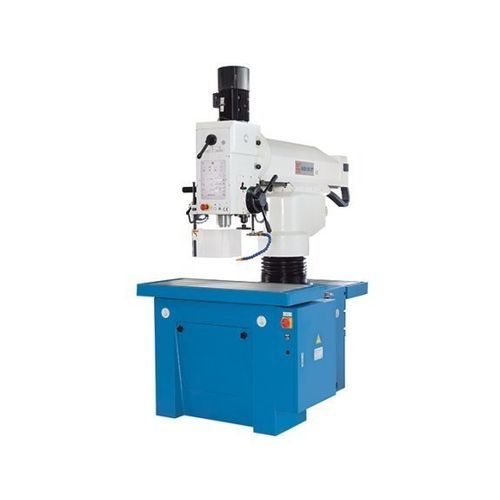

Radial-Bohrzentrum KSR 50 VT

für StahlHochpräzisionvariable Drehzahl

Übersicht
Die Radialbohrmaschinen der Baureihe KSR folgen dem Prinzip Werkzeug zum Werkstück und ermöglichen hochdynamisches Bohren mit großer Flexibilität. Die KSR 50 VT verfügt über einen elektronisch geregelten Servo-Pinolenvorschub und ein Touchscreen-Bediendisplay, das bei der Auswahl der Bearbeitungsparameter für Bohren und Gewindeschneiden unterstützt. Geeignet für Einzel- und Kleinserienfertigung sowie für Instandhaltung, Werkzeug- und Stahlbau.

Highlights

• Einzigartiges Bedienkonzept mit 3 Arbeitsstationen
• Erweiterte Steuerung der Maschinenfunktionen über Touchscreen
• Pinolenvorschub mit Servomotor für stufenlos einstellbare Vorschübe
• Linearführungen für eine leichtgängige, hochpräzise Bewegung des Auslegers
• Großer, erweiterbarer Arbeitsbereich mit optionalen Schwenk- und Winkeltischen
• 3 Jahre Garantie auf das Touchscreen

Produktdetails

• Tisch, Säule, Oberbalken und Getriebekopf aus dickwandigem Qualitätsguss für hohe Steifigkeit
• Großer Arbeitsbereich erweiterbar durch optionale Schwenk- und Winkeltische für vielfältige Spann- und Bearbeitungsmöglichkeiten
• Oberbalken läuft in zwei groß dimensionierten Linearrollenführungen für präzise Positionierung und geringen Wartungsaufwand
• Säule und Oberbalken mit hydraulischer Klemmung zur sicheren Fixierung
• Hauptspindelantrieb mit 2 Getriebestufen und stufenlos einstellbarer Drehzahl in jeder Stufe
• Bohrkopf schwenkbar ±45° für Winkellöcher
• Zentralschmierung zur Vereinfachung der Wartung

Elektronisch geregelter Servo-Pinolenvorschub

• Servomotor steuert den Pinolenvorschub stufenlos
• Elektronisch eingestellter Tiefenanschlag mit Positioniergenauigkeit ±0,1 mm

Touchscreen / Steuerung

• Alle Maschinenfunktionen werden über das Touchscreen gesteuert und übersichtlich angezeigt
• Eingabe- und Anzeigeeinheiten wählbar (mm oder inch)
• Gewindeschneidmodus: Pinole kehrt beim Erreichen der gewählten Gewindetiefe automatisch um
• Alarmanzeigen und Statusinformationen zur Unterstützung des Bedieners
• Steuerungssoftware gibt Drehzahl- und Vorschubempfehlungen in Abhängigkeit von der Bohrergröße
• Leistungsstarke Kühlmitteleinrichtung wird am Touchscreen aktiviert

Technische Daten
Arbeitsbereich
Bohrleistung: 50 mm
Gewindebohrleistung, Stahl: M 32
Ausladung: 960 mm
Abstand Spindelnase - Tischoberfläche: 760 mm
Schwenkbereich Kopf: ± 90°
Säulendurchmesser: 220 mm
Tischaufspannfläche: 1.200 mm x 505 mm
Säulenhub: 400 mm
Pinolenhub: 200 mm

Verfahrwege
Verfahrweg Oberbalken: 590 mm

Hauptspindel
Spindelaufnahme: 4 MK
Spindeldrehzahl (stufenlos): 50 1/min - 2.000 1/min

Vorschub
Vorschübe: 1 mm/min - 300 mm/min

Antriebsleistungen
Motorleistung Hauptantrieb: 3 kW
Motorleistung Höhenverstellung: 1,5 kW
Motorleistung Vorschub: 1,26 kW
Motorleistung Hydraulikpumpe: 0,37 kW
Motorleistung Kühlmittelpumpe: 0,085 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,72 m x 1,2 m x 2,25 m
Gewicht: 2.740 kg

Technische Daten (Zusammenfassung)

• Modell: KSR 50 VT
• Bohrleistung: 50 mm
• Gewindebohrleistung, Stahl: M 32
• Ausladung: 960 mm
• Abstand Spindelnase - Tischoberfläche: 760 mm
• Schwenkbereich Kopf ±90°
• Säulendurchmesser: 220 mm
• Tischaufspannfläche: 1.200 mm x 505 mm
• Säulenhub: 400 mm
• Pinolenhub: 200 mm
• Verfahrweg Oberbalken: 590 mm
• Spindelaufnahme: 4 MK
• Spindeldrehzahl: 50 - 2.000 1/min (stufenlos)
• Vorschübe: 1 - 300 mm/min
• Hauptantrieb: 3 kW
• Abmessungen: 1,72 m x 1,2 m x 2,25 m
• Gewicht: 2.740 kg
