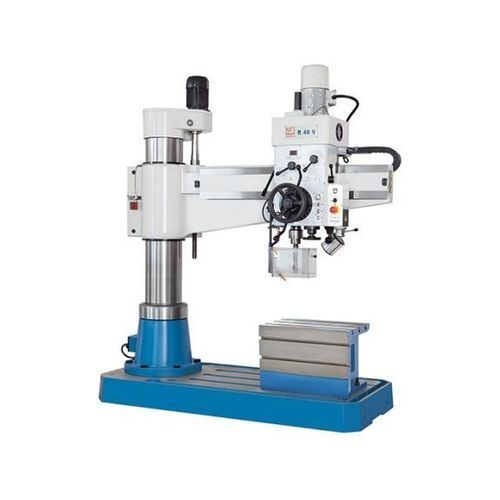

Radial-Bohrzentrum R 40 V

für Stahlvariable Drehzahlfür Intensivnutzung

Produktbeschreibung
Die Baureihe der Radialbohrmaschinen bietet eine vielseitige Lösung zum Bohren, Reiben und Senken in Stahl und Guss. Der R 40 V bewältigt auch große und schwere Werkstücke dank großer Ausladung und robuster Gusskonstruktion. Die RV‑Serie ist die moderne Weiterentwicklung der klassischen Radialbohrmaschine und zählt seit über 15 Jahren zu den gefragten KNUTH‑Modellen.

Highlights

• Stufenlos regelbare Spindeldrehzahl mit Digitalanzeige
• Würfeltisch für erweiterte Spannmöglichkeiten
• Gusskonstruktion für langanhaltende Steifigkeit und Genauigkeit
• Ergonomisches Design für einfache und komfortable Bedienung

Details

• Fundament, Säule, Ausleger und Getriebekopf aus hochwertigem Guss
• Groß dimensionierte Säule und besonders torsionssteifer Ausleger für hohe Steifigkeit
• Höhenverstellung des Auslegers über kraftvollen Motorantrieb und Hubspindel
• Auslegerhubgetriebe läuft im Ölbad für Zuverlässigkeit und geringen Verschleiß
• Aufwändige Säulenschwenkkonstruktion mit optimierter Klemmung für maximale Stabilität und minimalen Klemmversatz
• Schwenk‑ und Verfahrachsen mit sehr leichter Führung zur Entlastung des Bedieners
• Getriebe mit gehärteten und präzisionsgeschliffenen Chrom‑Nickel‑Stahlzahnrädern für ruhigen Lauf
• Alle Getriebeteile werden zuverlässig mittels Ölpumpe geschmiert
• Hauptspindel in Präzisionslagern mit automatischer Spindelbremse
• Pinolenverzahnung geschliffen für gleichmäßigen Vorschub und geringen Verschleiß
• Bohrkopf fährt auf gehärteten und geschliffenen Führungsbahnen
• Verstellbare Überlastkupplungen in den Vorschüben bei allen Modellen
• Einstellbarer Bohrtiefenanschlag mit großer, gut ablesbarer Skala und Nonius
• Ergonomisch angeordnete Bedienelemente für einfache Handhabung und kurze Einarbeitungszeit
• Leistungsstarke Kühleinrichtung mit im Maschinenfuß integriertem Vorratsbehälter

Besondere Merkmale

• Bestseller mit optimalem Größen‑/Leistungsverhältnis und neuer Antriebstechnik
• Stufenlos regelbare Spindeldrehzahl mit Vorgelege, gut ablesbar über Digitalanzeige
• Pinole mit geführtem Gegengewicht für leichtes Handling und erhöhte Sicherheit
• Mechanisch schaltbares Vorschubgetriebe mit 8 Stufen
• Unabhängige hydraulische Klemmungen: Ausleger verfahrbar ohne Verlust der Spindelausrichtung
• Bohrkopf und Säule per Tastendruck gemeinsam oder separat klemmen/öffnen
• Zentralschmierung zur zuverlässigen Schmierstoffversorgung der Säule

Technische Daten (Kurz)
Arbeitsbereich
Bohrleistung: 40 mm
Gewindebohrleistung, Guss: M 40
Gewindebohrleistung, Stahl: M 30
Bohrtiefe (max.): 260 mm
Abmessung Maschinentisch: 2.050 mm x 920 mm x 180 mm
Abmessung Würfeltisch: 635 mm x 450 mm x 450 mm
Ausladung: 300 mm - 1.300 mm
Abstand Spindelnase - Tischoberfläche: 300 mm - 1.200 mm
Hubweg des Armes (vertikal): 640 mm
Säulendurchmesser: 280 mm

Verfahrwege:
Verfahrweg Bohrkopf (horizontal): 1.000 mm

Hauptspindel:
Drehzahlbereich: 54 1/min - 2.150 1/min
Spindelaufnahme: 4 MK

Vorschub:
Vorschübe: 0,1 mm/U - 0,63 mm/U

Antriebsleistungen:
Motorleistung Hauptantrieb: 2,2 kW
Hubmotor: 1,1 kW

Maße und Gewichte:
Abmessungen (L x B x H): 2,07 m x 0,9 m x 2,42 m
Gewicht: 2.300 kg

Charakteristiken / Spezifikationen

• Modell: R 40 V
• Maschinentyp: Radialbohrmaschine
• Bohrleistung: 40 mm
• Drehzahlbereich Hauptspindel: 54 - 2.150 1/min
• Spindelaufnahme: 4 MK
• Max. Bohrtiefe: 260 mm
• Ausladung: 300 - 1.300 mm
• Hubweg Arm vertikal: 640 mm
• Maschinengewicht: ca. 2.300 kg
• Kühlmitteleinrichtung im Maschinenfuß integriert
