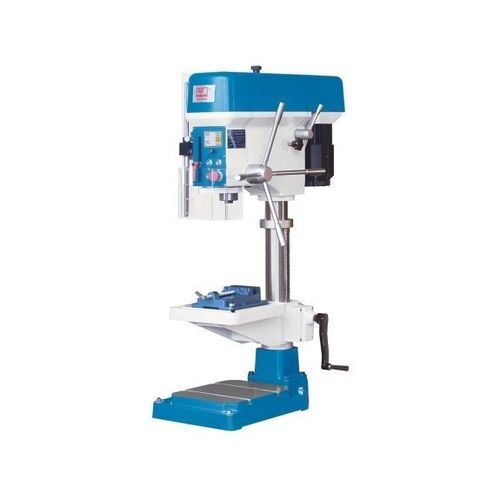

Vertikales Bohrzentrum KB 20 SV

Säulenvariable Drehzahlkompakt

Übersicht
Die Säulenbohrmaschine KB 20 SV ist eine kompakte Industriemaschine für leichte Bohrarbeiten, die Einzelfertigung und manuelle Serienfertigung in Werkstätten und Produktionsbereichen. Sie verfügt über einen nahezu wartungsfreien, stufenlos einstellbaren Antrieb sowie ein Bedienfeld mit Touchscreen zur schnellen Auswahl von Funktionen wie Bohren und Gewindeschneiden.

Highlights

• Kompakte Tischausführung
• Touchscreen zur Funktionenauswahl
• Integrierte LED-Arbeitsleuchte
• Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
• Stufenlos einstellbare Hauptspindeldrehzahl

Technische Daten (detailliert)
Arbeitsbereich
Bohrleistung: 20 mm
Gewindebohrleistung (max.): M 16
Tischaufspannfläche: 255 mm x 255 mm
Abstand Spindelnase - Tischoberfläche: 366 mm
Abstand Spindelnase - Fuß: 678 mm
Ausladung: 240 mm
Säulendurchmesser: 85 mm
Pinolenhub: 135 mm

Hauptspindel
Drehzahlbereich: 205 1/min - 2.045 1/min
Spindelaufnahme: 2 MT

Antriebsleistung
Motorleistung Hauptantrieb: 1,1 kW

Maße und Gewicht
Abmessungen (L x B x H): 1 m x 0,56 m x 1,4 m
Gewicht: 179 kg

Details

• Modernes Design, hochwertige Gussausführung für hohe Stabilität
• Präzise geschliffener, schwerer Arbeitstisch mit diagonal verlaufenden T-Nuten
• Besonders leichtgängige Höhenverstellung des Bohrtisches, auch unter Last
• Großdimensionierte Bodenplatte mit geschliffener Aufspannfläche und parallelen T-Nuten
• Rechts-/Linkslauf sowie automatische Drehrichtungsumkehr für Gewindeschneiden
• Gehärtete und geschliffene Spindel und Spindelschaft
• Robuster Riemenantrieb und laufruhiger leistungsstarker Motor
• Integrierte LED-Arbeitsleuchte serienmäßig
• V-Modelle: stufenlose Drehzahlverstellung über Potentiometer
• V-Modelle: Touchscreen zur komfortablen Funktionswahl (Bohren, Gewindeschneiden, Einrichtbetrieb)
• Bedieneinheit visualisiert Endschalterzustände und Funktionen wie Kühlmittelförderung, Drehzahl und Arbeitsleuchte

Serienausstattung

• Bohrfutter
• Einsteckzapfen
• Bohrmaschinen-Schraubstock
• Gewindeschneideinrichtung
• Bedienwerkzeug
• LED-Arbeitsleuchte
• Bedienungsanleitung

caractéristiques / spécifications techniques

• Modell: KB 20 SV
• Marke: KNUTH
• Kategorie: Säulenbohrmaschine
• Bohrleistung: 20 mm
• Max. Gewindebohrleistung: M16
• Tischaufspannfläche: 255 x 255 mm
• Pinolenhub: 135 mm
• Drehzahlbereich: 205 - 2.045 1/min
• Spindelaufnahme: 2 MK
• Motorleistung Hauptantrieb: 1,1 kW
• Abmessungen (L x B x H): 1 m x 0,56 m x 1,4 m
• Gewicht: 179 kg
