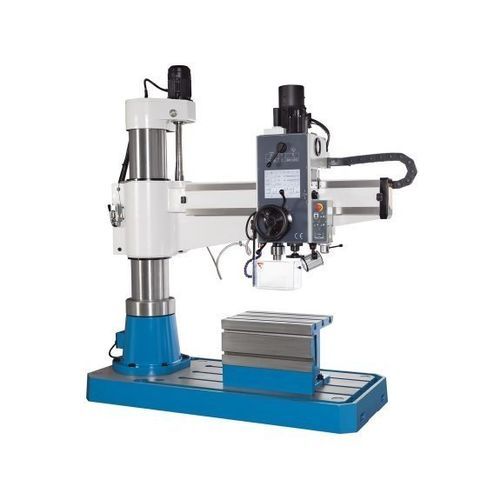

Radial-Bohrzentrum R 40 VT PRO

für Stahlvariable Drehzahlservoelektrisch

Kurzbeschreibung
Die Modelle R-VT PRO bilden die nächste Generation konventioneller Radialbohrmaschinen und sind für präzises Bohren, Senken und Gewindeschneiden in Einzel- und Kleinserien ausgelegt. Das intuitive Bedienkonzept mit großem Touchscreen erleichtert die Parameterauswahl und erhöht die Wiederholgenauigkeit. Typische Einsatzbereiche: Instandhaltung, Werkzeugbau und Stahlbau.

Highlights

• Touchscreen-Bedienung mit Drehzahl-/Vorschubempfehlungen
• Servomotorgetriebener Pinolenvorschub für präzise elektronische Regelung
• Massive Gusskonstruktion mit großer Säule und torsionssteifem Ausleger
• Motorische Höhenverstellung des Auslegers; Hubgetriebe im Ölbad
• 3 Jahre Garantie auf den Touchscreen

Produktdetails

• Basis, Säule, Ausleger und Getriebekopf aus hochwertigen Gussteilen
• Höhenverstellung des Auslegers über kraftvollen motorischen Antrieb und Hubspindel
• Auslegerhubgetriebe im Ölbad für hohe Zuverlässigkeit und geringen Verschleiß
• Schwenk- und Verfahrachsen mit sehr leichter Laufruhe
• Zentralschmierung für zuverlässige Schmierstoffversorgung der Säule
• Elektronisch geregelter Servo-Pinolenvorschub mit großem Touchscreen-Display
• Bohrtiefe elektronisch einstellbar; Eingabewert wird vom System geprüft
• Einheiten wählbar: mm oder inch
• Leistungsstarke Kühlmittelanlage am Touchscreen aktivierbar und mit Spindelbetrieb verknüpft
• Maschine mit 2 Getriebestufen; Drehzahl stufenlos regelbar und im Monitor sichtbar
• Pinole fährt bei Erreichen der voreingestellten Tiefe automatisch zurück; Gewindeschneiden manuell, optional automatische Gewindeschneidfunktion
• Höheneinstellung des Auslegers per Touch-Icon: System löst/fixiert hydraulische Klemmung und berücksichtigt Endanschläge
• Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
• Ausleger verschiebt sich vertikal ohne Verlust der Spindel-Bohrungs-Ausrichtung
• Steuerungssoftware gibt Drehzahl- und Vorschubempfehlungen abhängig vom Bohrerdurchmesser und zeigt Alarmmeldungen bei Bedienfehlern

Automatische Gewindeschneidoption (optional für R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• Automatische Gewindeschneidfunktion aktivierbar über den Touchscreen
• Richtiger Vorschub und empfohlene Drehzahl werden je nach Gewindebohrergröße aus der internen Datenbank gelesen
• Gewindeschneiden mit automatischem Vorschub; Spindeldrehzahl synchronisiert mit dem Steigungswert; Tiefenanschlag begrenzt die Gewindetiefe
• Beim Erreichen der voreingestellten Tiefe dreht die Spindel um und die Pinole fährt automatisch zurück

Technische Daten (Tabelle)
Arbeitsbereich
Bohrleistung: 40 mm
Bohrleistung Guss: 52 mm
Gewindebohrleistung Guss: M40
Gewindebohrleistung Stahl: M30
Bohrtiefe (max.): 250 mm
Ausladung: 300 mm - 1.300 mm
Abstand Spindelnase - Tischoberfläche: 300 mm - 1.200 mm
Verfahrweg Bohrkopf (horizontal): 1.000 mm

Hauptspindel
Drehzahlbereich: 74 1/min - 2.200 1/min
Spindelaufnahme: 4 MK

Vorschub
Vorschübe: 0 mm/min - 300 mm/min

Antriebsleistung
Motorleistung Hauptantrieb: 2,2 kW
Hubmotor: 1,1 kW

Maße und Gewicht
Abmessungen (L×B×H): 2,07 m × 1,02 m × 2,51 m
Gewicht: 2.300 kg

Merkmale / technische Spezifikationen

• Modell: R 40 VT PRO
• Manufacturer: KNUTH
• Bohrleistung (Stahl): 40 mm
• Bohrleistung (Guss): 52 mm
• Gewindebohrleistung (Stahl): M30
• Gewindebohrleistung (Guss): M40
• Max. Bohrtiefe: 250 mm
• Ausladung: 300 mm – 1.300 mm
• Spindel-Tisch-Abstand: 300 mm – 1.200 mm
• Horizontale Verfahrweg Kopf: 1.000 mm
• Drehzahlbereich: 74 – 2.200 rpm
• Spindelaufnahme: 4 MK
• Vorschubbereich: 0 – 300 mm/min
• Hauptmotor: 2,2 kW; Vorschubmotor: 1,1 kW
• Abmessungen: 2,07 m × 1,02 m × 2,51 m
• Gewicht: 2.300 kg
• Serienausstattung/Optionen: Servomotor-Pinolenvorschub, Touchscreen-Steuerung mit Empfehlungen, motorische Höhenverstellung, Ölbadgetriebe, Zentralschmierung, optionale Gewindeschneidautomatik
