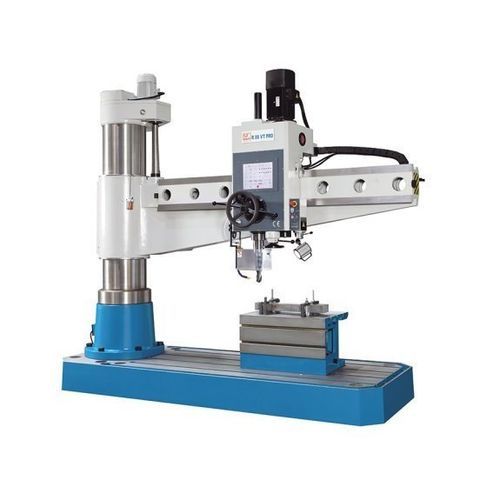

Radial-Bohrzentrum R 80 VT PRO

für Stahlvariable Drehzahlelektrisch

Beschreibung
Die R 80 VT PRO gehört zur neuen Generation konventioneller Radialbohrmaschinen. Das intuitive Bedienkonzept vereinfacht die Auswahl der Bearbeitungsparameter und unterstützt den Bediener beim Bohren, Senken und Gewindeschneiden. Die Maschine eignet sich für Einzelteile und Kleinserien und wird häufig in der Instandhaltung, Werkzeugfertigung und im Stahlbau eingesetzt.

Highlights

• Einzigartiges Bedienkonzept mit Touchscreen
• Erweiterte elektronische Steuerung der Maschinenfunktionen
• Servomotor für den Pinolenvorschub
• Gusskonstruktion für hohe Stabilität
• 3 Jahre Garantie auf den Touchscreen

Funktionen & Details

• Grundplatte, Säule, Ausleger und Getriebekopf sind aus Guss gefertigt.
• Große Säule und torsionssteifer Ausleger sorgen für stabile Bearbeitung.
• Höhenverstellung des Auslegers über kraftvollen Motorantrieb und Hubspindel; Hubgetriebe laufen im Ölbad.
• Schwenk- und Verfahrachsen für besonders leichtgängige Bedienung ausgelegt.
• Zentralschmierung sorgt für zuverlässige Schmierung der Säule.
• Elektronisch geregelter Servo-Pinolenvorschub mit großem Touchscreen; Bohrtiefe wird elektronisch eingestellt und vom System geprüft.
• Eingabeeinheiten wählbar (mm oder inch).
• Leistungsstarke Kühlmitteleinrichtung am Touchscreen steuerbar und abhängig von der Hauptspindel.
• Maschine mit 2 Getriebestufen; Drehzahl stufenlos regelbar und auf dem Monitor angezeigt.
• Bei Erreichen der voreingestellten Bohrtiefe fährt die Pinole automatisch zurück (Servosteuerung).
• Gewindeschneiden ist bei Standardmodellen manuell; automatische Gewindeschneidefunktion als Option verfügbar.
• Ausleger-Höhenpositionierung per Touch-Icon; hydraulische Klemmung wird automatisch gelöst/fixiert und Endschalter berücksichtigt.
• Bohrkopf und Säule können zusammen oder getrennt geklemmt/gelöst werden.
• Ausleger vertikal verfahrbar, ohne die Spindelausrichtung zur Bohrung zu verlieren.
• Steuerungssoftware gibt Empfehlungen für Drehzahl und Vorschub je nach Bohrergröße.
• Alarmanzeigen warnen bei Fehlbedienung und zeigen den Betriebszustand an.

Gewindeschneideeinrichtung (bei spezifischen Modellen)

• Automatische Gewindeschneidzyklen können am Touchscreen aktiviert werden, falls die Maschine entsprechend ausgerüstet ist.
• Passende Steigung und empfohlene Drehzahl werden je nach Gewindebohrergröße aus der internen Datenbank übernommen.
• Der Gewindeschneidvorgang erfolgt mit automatischem Vorschub; Spindeldrehzahl wird mit der Gewindesteigung synchronisiert.
• Bei Erreichen der voreingestellten Tiefe wechselt die Spindel die Drehrichtung und die Pinole fährt automatisch zurück.

Arbeitsbereich (Auszug)
Bohrleistung: 80 mm
Bohrleistung Guss: 105 mm
Gewindebohrleistung Guss: M 60
Gewindebohrleistung Stahl: M 52
Max. Bohrtiefe: 400 mm
Ausladung: 465 mm - 2.550 mm
Spindelnase - Tischoberfläche: 360 mm - 1.560 mm
Verfahrweg Bohrkopf (horizontal): 2.095 mm

Hauptspindel (Auszug)
Drehzahlbereich: 30 1/min - 1.400 1/min
Spindelaufnahme: 6 MK

Vorschub (Auszug)
Vorschübe: 0 mm/min - 350 mm/min

Antriebsleistungen (Auszug)
Motorleistung Hauptantrieb: 7,5 kW
Hubmotor: 2,6 kW

Maße und Gewicht (Auszug)
Abmessungen (L x B x H): 3,59 m x 1,25 m x 3,56 m
Gewicht: 7.400 kg

Technische Spezifikationen

• Modell: R 80 VT PRO
• Marke: KNUTH
• Bohrleistung (Stahl): 80 mm
• Bohrleistung (Guss): 105 mm
• Gewindebohrleistung Guss: M60
• Gewindebohrleistung Stahl: M52
• Max. Bohrtiefe: 400 mm
• Ausladung: 465 mm - 2.550 mm
• Spindelnase - Tisch: 360 mm - 1.560 mm
• Verfahrweg Kopf (horizontal): 2.095 mm
• Drehzahlbereich Hauptspindel: 30 - 1.400 rpm
• Spindelaufnahme: 6 MK
• Vorschubbereich: 0 - 350 mm/min
• Motorleistung Hauptantrieb: 7,5 kW
• Hubmotor: 2,6 kW
• Abmessungen: 3,59 m x 1,25 m x 3,56 m
• Gewicht: 7.400 kg
