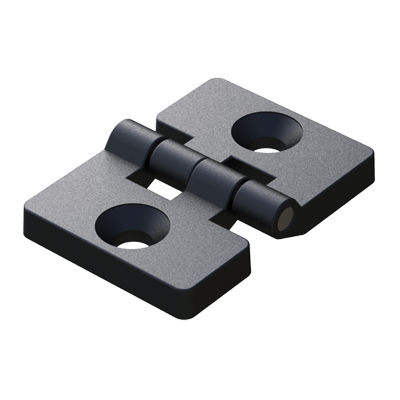

Polyamid-Scharnier JTPAA

Einschraub270°für Paneele

Produktbeschreibung
Die Reihe symmetrischer Scharniere zur Befestigung mit Senkkopfschrauben (Modell JTPAA) deckt Materialstärken von 4 mm bis 10 mm ab. Sie sind für industrielle und Möbelanwendungen wie Maschinenschutz, Verbindung von Metallprofilen, Zimmerei und Möbelbau ausgelegt und bieten eine kontrollierte Öffnungs-/Schließbewegung bei unaufdringlichem Erscheinungsbild.

Eigenschaften

• Maximaler Drehwinkel: 270° (Modelle mit kleineren Winkeln verfügbar)
• Gehäusematerial: PA6 verstärkt mit 30 % Glasfaser (PA6 30% GF)
• Stiftmaterial: Edelstahl
• Montage: Senkkopfschraube, kompatibel mit DIN 7991 für die aufgeführten Referenzen
• Personalisierung (Markierung/Logo) auf Anfrage möglich
• Maximale Arbeitsbelastung (Gewicht in Kg) bestimmt durch ein zugelassenes externes Labor

Konformität und Maße

• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: konform
• Maßeinheit: Millimeter

Verfügbare Referenzen / Technische Tabelle
Referenz | D x B | L | Gewicht (Kg) | A | H / R | M | Typ
01200100001 | 35 x 25 | 24,00 | 70 | 270° | 4,00 / 2,50 | M4 | DIN 7991
01200100002 | 47 x 25 | 30,00 | 70 | 270° | 4,00 / 2,50 | M4 | DIN 7991
01200100021 | 50 x 40 | 30,00 | 70 | 270° | 7,00 / 7,00 | M6 | DIN 7991
01200100022 | 80 x 40 | 45,00 | 95 | 270° | 7,00 / 7,00 | M6 | DIN 7991
01200100577 | 80 x 40 | 45,00 | 95 | 270° | 7,00 / 7,00 | M8 | DIN 7991

Technische Merkmale / Spezifikationen

• Modell: JTPAA
• Typ: Symmetrisches Scharnier zur Befestigung mit Senkkopfschrauben, 2 Bohrungen
• Gehäusematerial: PA6 30% GF (Nylon 6 verstärkt mit 30 % Glasfaser)
• Stift: Edelstahl
• Verfügbare Dicken: 4 mm bis 10 mm
• Max. Drehwinkel: 270° (modellabhängig)
• Befestigung: Senkkopfschraube (z. B. DIN 7991 für gelistete Varianten)
• Gewichtsangaben: pro Referenz in der Tabelle (Kg)
• RoHS: konform; UL94 und IP: nicht angegeben
• Einheit: Millimeter
• 2D-Zeichnung (PDF) und Produktvideo verfügbar
