Gelenkwinkel für Profilmontage THCYE

Produktbeschreibung

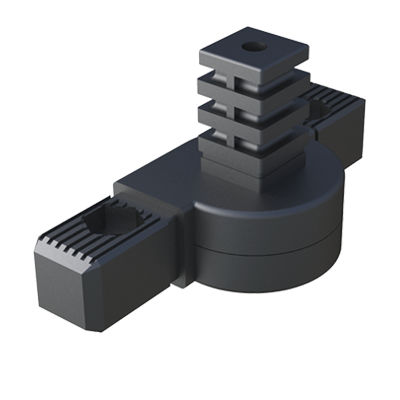

Der 3‑Wege‑Gelenkverbinder THCYE ist zum Verbinden von drei quadratischen Rohren ausgelegt. Je nach Referenz ist ein Verstellwinkel von 0°–190° oder 45°–200° möglich; die horizontalen Bolzen verfügen über Aufnahmeflächen für Sechskantmuttern.

Zeichnungen / Konformität

• Zeichnung PDF: verfügbar
• UL94: -
• IP: -
• RoHS: ja
• Maßeinheit: Millimeter
• Video: verfügbar

Referenzen
Referenz | Für Rohr | Rohrdicke | L / H | Winkel (A) [Typ] | Mutter‑Platz (SW)
02300400059 | 20 x 20 | 1,50 | 35,00 / 42,00 | 0° bis 190° [1] | SW 10
02300400066 | 30 x 30 | 2,00 | 41,00 / 41,00 | 0° bis 190° [1] | SW 13
02300400067 | 30 x 30 | 2,00 | 41,00 / 41,00 | 45° bis 200° [1] | SW 13

Charakteristiken / Technische Angaben

• Funktion: Gelenkverbinder zum Verbinden von drei quadratischen Rohren
• Bewegungswinkel: 0°–190° oder 45°–200° je nach Referenz
• Werkstoff: Nylon (PA6) mit Glasfaserverstärkung
• Geeignete Rohrquerschnitte: 20 x 20 mm, 30 x 30 mm
• Verfügbare Rohrdicken: 1,50 mm, 2,00 mm
• Mutter‑Aufnahmen: SW 10, SW 13
• RoHS: konform
• Dokumentation: 2D‑Zeichnungen (PDF) und Produktvideo verfügbar
