Edelstahl-Arretierbolzen CAI

Technopolymerverzinkter Stahlverriegelbar

Produktbeschreibung

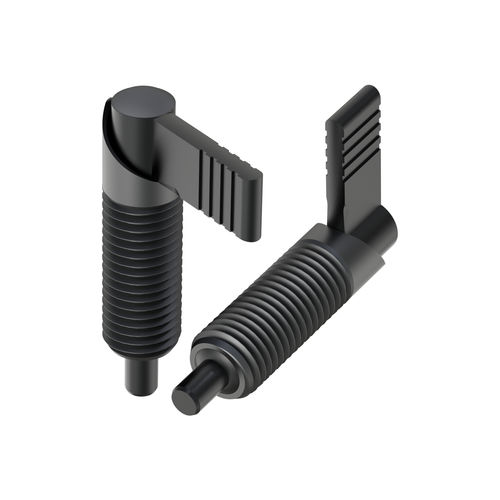

Die CAI‑Familie umfasst einen arretierbaren Bolzen mit L‑Kopf, erhältlich in SS (Edelstahl) oder S (Stahl), teilweise mit optionaler PA66‑Kappe (Polyamid 66). Ohne Sechskantverstellung. Gewindematerial: SS. Raststift: ZCS (verzinkter Stahl).

Verwendung

• Verriegelungs‑ und Positionierstifte zum Verriegeln, Indexieren oder Sichern von zwei oder mehr Bauteilen in der geforderten Position.
• Ermöglicht temporäre feste Positionierung, die durch Betätigung der Arretierung gelöst und verändert werden kann.
• Kein zusätzliches Werkzeug für die Anwendung erforderlich.

Konformität / Zertifizierungen

• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: erfüllt

Maße
Abmessungen in: Millimeter

Dokumentation & Medien
Zeichnung: PDF verfügbar (2D‑Zeichnungen). Video: Produktvideo verfügbar.

Referenzen und Abmessungen (Tabelle)
Referenz | D (mm) | d (mm) | M | H (mm) | T (mm) | L (mm)
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

Technische Merkmale / Spezifikationen

• Familie / Serie: CAI
• Typ: arretierender Bolzen mit L‑Kopf (Indexier‑ / Positionierstift)
• Kopf / Gewinde: SS (Edelstahl)
• Raststift: ZCS (verzinkter Stahl)
• Kappenmaterial: PA66 (Polyamid 66), falls zutreffend
• Ohne Sechskantverstellung
• Anwendung: Verriegeln, Indexieren und Sichern von Bauteilen; temporäre Positionierung, lösbar durch Arretierung
• RoHS: konform
• Maße: Millimeter
• 2D‑Zeichnungen (PDF) und Produktvideo verfügbar
