Edelstahl-Arretierbolzen CAA
Technopolymerverzinkter StahlGewinde

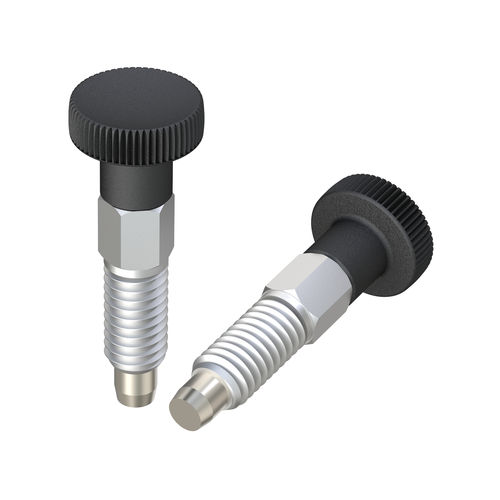

Edelstahl-Arretierbolzen - CAA - ISC PLASTIC PARTS - Technopolymer / verzinkter Stahl / Gewinde
Edelstahl-Arretierbolzen - CAA - ISC PLASTIC PARTS - Technopolymer / verzinkter Stahl / Gewinde
Edelstahl-Arretierbolzen - CAA - ISC PLASTIC PARTS - Technopolymer / verzinkter Stahl / Gewinde - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Material
Edelstahl, Technopolymer, verzinkter Stahl
Merkmal
Gewinde
Bolzendurchmesser

4 mm, 5 mm, 6 mm, 8 mm
(0 in, 0 in, 0 in, 0 in)

Beschreibung

Produktübersicht
Rastbolzen der CAA-Familie mit Rändelkopf aus PA6 (Polyamid 6) und Sechskant-Verstellung. Das Gewinde besteht aus Edelstahl (SS), der Bolzen (Plunger) aus verzinktem Stahl (ZCS). Nicht arretierende Ausführung; eine arretierende Variante ist in der Familie CAB erhältlich.

Verwendung
  • Verriegelungs- und Positionierstifte zum Indexieren, Sichern oder Positionieren von zwei oder mehr Komponenten in einer vordefinierten Lage.
  • Ermöglicht eine temporäre Fixierung, die jederzeit durch Betätigung der Rastmechanik gelöst oder verändert werden kann.
  • Für Einstellung und Betätigung sind keine zusätzlichen Werkzeuge erforderlich.


Zertifizierungen / Dokumentation
2D-Zeichnung (PDF) verfügbar; Produktvideo verfügbar. RoHS: konform. UL94: nicht angegeben. IP-Schutzklasse: nicht angegeben. RAL-Farbfertigung: verfügbar.

Varianten / Abmessungstabelle
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Technische Daten
  • Familie: CAA
  • Modelltyp: Rastbolzen mit Rändelkopf, nicht arretierend
  • Kopfmaterial: PA6 (Polyamid 6)
  • Verstellung: Sechskant
  • Gewindematerial: SS (Edelstahl)
  • Bolzenmaterial: ZCS (verzinkter Stahl)
  • Maßeinheit: Millimeter
  • RoHS: konform
  • UL94: nicht angegeben
  • IP-Schutzklasse: nicht angegeben
  • Verfügbare Referenzen/Größen: siehe Varianten-Tabelle oben
  • Oberflächen/Optionen: RAL-Farben auf Anfrage
  • Dokumentation: 2D-Zeichnung (PDF) und Produktvideo verfügbar
