Polyamid-Scharnier JTPHA

270°für Aluminiumprofilefür Paneele

Produktbeschreibung

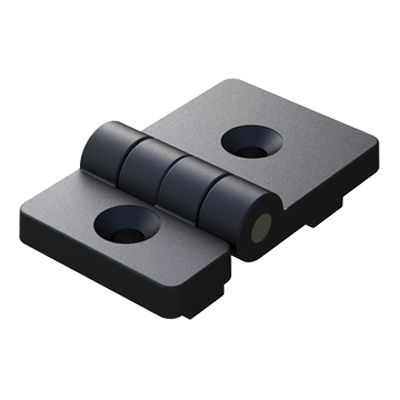

Asymmetrisches Scharnier zur Befestigung mit Senkschrauben (Modell JTPHA) für Materialstärken von 4 mm bis 10 mm. Geeignet für industrielle Einsatzfelder wie Maschinenschutz, Verbindung von Metall- bzw. Aluminiumprofilen, Zimmerei und Möbelbau. Bietet präzise Öffnungs-/Schließfunktion und unauffälliges Erscheinungsbild.

Eigenschaften

• Ansätze in der Basis erleichtern Führung, exakte Positionierung und schnelle Montage zur Verbindung von Aluminiumprofilen.
• Maximaler Drehwinkel: 270° (Varianten mit kleineren Winkeln erhältlich).
• Gehäusematerial: PA6 30% GF (Nylon 6 mit 30% Glasfaserverstärkung).
• Stiftmaterial: Edelstahl.
• Personalisierung: Markenlogo auf Anfrage möglich.
• Maximaler Arbeitswiderstand (Gewicht in kg) ist ein vom externen Labor zertifizierter Wert.

Konformität & allgemeine Angaben
UL94: nicht angegeben
IP: nicht angegeben
RoHS: konform
Maßeinheit: Millimeter
Video: auf der Produktseite verfügbar

Varianten (Tabelle)
Referenz | D x B | L | Gewicht (Kgs) | Drehwinkel | A | H / R | M / Typ | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Zeichnungen & Medien
2D-Zeichnung (PDF) verfügbar. Produkt-Render, technische Zeichnung und Produktvideo (MP4) auf der Produktseite vorhanden.

Technische Spezifikationen

• Brand: ISC Plastic Parts
• Modell/Referenz: JTPHA
• Typ: Asymmetrisches Scharnier mit 2 Senkkopfschraubenlöchern
• Dickenbereich: 4 mm bis 10 mm
• Maximaler Drehwinkel: 270º (Varianten mit kleineren Winkeln verfügbar)
• Material Gehäuse: PA6 30% GF
• Stift: Edelstahl
• Schraubverbindung/Gewinde: M6 (DIN 7991)
• Maßeinheit: Millimeter
• RoHS: konform
• Maximaler Arbeitswiderstand: Wert zertifiziert durch externes Labor
• Varianten: 01200100587, 01200100588, 01200100589
