Technopolymer-Arretierbolzen CAE

EdelstahlverriegelbarGewinde

Produktübersicht

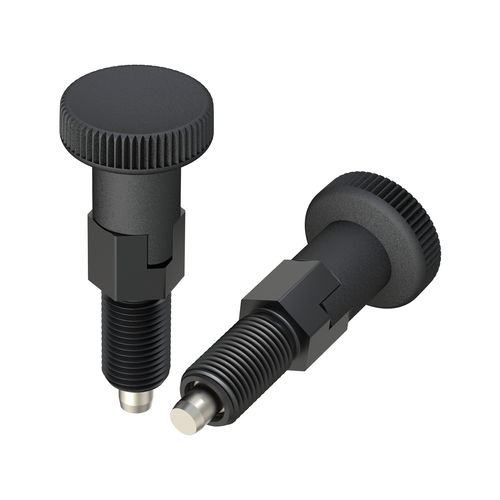

Die CAE-Familie besteht aus einem arretierbaren Rastbolzen mit Rändelkopf aus PA6 (Polyamid 6) und einem Sechskant zur Einstellung. Das Feingewinde ist aus Edelstahl (SS). Der Raststift ist in Stahl (S) oder Edelstahl (SS) erhältlich.

Verwendung
Verriegelungs- und Positionierungsstifte werden zum Verriegeln, Indexieren oder Befestigen von zwei oder mehr Bauteilen in einer definierten Position verwendet. Eine temporäre feste Positionierung ist möglich und kann jederzeit durch Betätigung der Arretierung gelöst oder verändert werden. Es werden keine zusätzlichen Werkzeuge benötigt.

Zertifizierungen und Dokumentation
2D-Zeichnung (PDF): verfügbar.
UL94: nicht verfügbar.
IP: nicht verfügbar.
RoHS: erfüllt.
Maßeinheit: Millimeter.
Video: vorhanden.

Verfügbare Referenzen und Hauptabmessungen
Referenz | D | d | M | H | T | L | h | SW
03100400060 | 21,00 | 5,00 | M10 x 1,00 | 51,00 | 5,00 | 17,00 | 5,00 | 12
03100400061 | 25,00 | 6,00 | M12 x 1,50 | 61,00 | 6,00 | 20,00 | 6,00 | 14
03100400062 | 31,00 | 8,00 | M16 x 1,50 | 75,50 | 8,00 | 26,00 | 8,00 | 19
03100400063 | 31,00 | 10,00 | M20 x 1,50 | 91,00 | 10,00 | 33,00 | 10,00 | 22

Optionen

• Raststift: Stahl (S) oder Edelstahl (SS)
• Rändelkopf aus PA6 mit Sechskantverstellung
• Fertigung in RAL-Farben auf Anfrage möglich

Eigenschaften / technische Spezifikationen

• Modell / Serie: CAE
• Funktion: arretierbarer Rastbolzen (Verriegelungs- und Positionierstift)
• Material Rändelkopf: PA6 (Polyamid 6), gerändelt, mit Sechskantverstellung
• Gewinde: Edelstahl (SS), Feingewinde
• Raststift: Stahl (S) oder Edelstahl (SS)
• RoHS: erfüllt
• UL94: nicht angegeben / nicht verfügbar
• IP-Schutzart: nicht angegeben / nicht verfügbar
• Maßeinheit: Millimeter
• Verfügbare Referenzen: 03100400060, 03100400061, 03100400062, 03100400063
• Dokumentation: 2D-Zeichnung (PDF) und Produktvideo vorhanden
