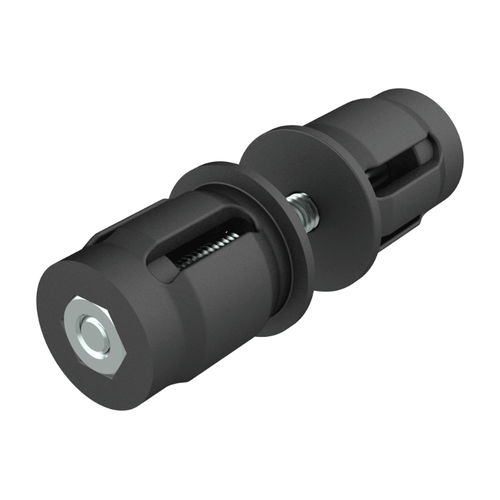

Runder Rohrverbinder LTRKC

Polyamidverzinkter Stahl

Produktbeschreibung
Der doppelte lineare Verbinder LTRKC verbindet zwei Rundrohre zu einer 180°-geraden Verbindung. Der Verbinder wird bis zum Kopf in die Rohre geschoben und kraftschlüssig befestigt: Durch gegenläufiges Drehen der Rohre entsteht eine Zugverbindung, deren Festigkeit vom Material und Zustand der Rohre abhängt. Bei trockenen, sauberen, ölfreien Rohren mit widerstandsfähiger Beschichtung kann mit relativ geringem Anzug eine hohe Zugfestigkeit erreicht werden.

Material und Ausführung
Gehäuse: Polyamid (PA6). Standardfarbe: Schwarz (RAL 9005). Schraube und Mutter: verzinkter Stahl (ZCS). Lieferzustand: vormontiert.

Hinweise zur Montage
Aufgrund der erheblichen Expansionswirkung nach der Montage wird die Verwendung an dünnwandigen Aluminium- oder weichen Kunststoffrohren mit einer Wandstärke von 1 mm nicht empfohlen.

Tabelle - Referenzen
Referenz | Für Rohr (mm) | Rohrdicke (mm) | L (mm) | H (mm) | Metrisch
00700900000 | 15 | 1,00 | 20,00 | 1,50 | M6
00700900001 | 16 | 1,00 | 20,00 | 1,50 | M6
00700900002 | 16 | 1,50 | 20,00 | 1,50 | M6
00700900003 | 18 | 1,00 | 20,00 | 1,50 | M6
00700900004 | 18 | 1,50 | 20,00 | 1,50 | M6
00700900005 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900006 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900007 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900008 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900009 | 23 | 1,00 | 20,00 | 1,50 | M6
00700900010 | 24 | 1,00 | 20,00 | 1,50 | M6
00700900011 | 24 | 1,50 | 20,00 | 1,50 | M6
00700900012 | 25 | 1,00 | 26,00 | 1,50 | M6
00700900013 | 25 | 1,50 | 26,00 | 1,50 | M6
00700900014 | 25 | 2,00 | 26,00 | 1,50 | M6
00700900015 | 26 | 1,00 | 26,00 | 1,50 | M6
00700900016 | 26 | 1,50 | 26,00 | 1,50 | M6
00700900017 | 26 | 2,00 | 26,00 | 1,50 | M6
00700900018 | 26 | 2,50 | 26,00 | 1,50 | M6
00700900019 | 27 | 1,00 | 26,00 | 1,50 | M6
00700900020 | 27 | 1,50 | 26,00 | 1,50 | M6
00700900021 | 27 | 2,00 | 26,00 | 1,50 | M6
00700900022 | 27 | 2,50 | 26,00 | 1,50 | M6
00700900023 | 28 | 1,00 | 26,00 | 1,50 | M6
00700900024 | 28 | 1,50 | 26,00 | 1,50 | M6
00700900025 | 28 | 2,00 | 26,00 | 1,50 | M6
00700900026 | 28 | 2,50 | 26,00 | 1,50 | M6
00700900027 | 30 | 1,00 | 26,00 | 1,50 | M6
00700900028 | 30 | 1,50 | 26,40 | 2,20 | M6
00700900029 | 30 | 2,00 | 26,00 | 1,50 | M6
00700900030 | 32 | 1,00 | 26,00 | 1,50 | M6
00700900031 | 32 | 1,50 | 26,00 | 1,50 | M6
00700900032 | 32 | 2,00 | 26,00 | 1,50 | M6
00700900033 | 32 | 2,50 | 26,00 | 1,50 | M6
00700900034 | 38 | 1,00 | 29,00 | 1,50 | M8
00700900035 | 38 | 1,50 | 29,00 | 1,50 | M8
00700900036 | 38 | 2,00 | 29,00 | 1,50 | M8
00700900037 | 40 | 1,50 | 29,00 | 1,50 | M8
00700900038 | 40 | 2,00 | 29,00 | 1,50 | M8
00700900039 | 40 | 2,50 | 29,00 | 1,50 | M8
00700900040 | 40 | 3,00 | 29,00 | 1,50 | M8

Dokumente / Zertifikate

• Zeichnung PDF: verfügbar (Datei referenziert)
• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: erfüllt
• Maßeinheit: Millimeter
• Video: vorhanden

Eigenschaften / Technische Spezifikationen

• Modell: LTRKC
• Zweck: 2-Rohr-Querverbinder für 180° gerade Verbindungen
• Werkstoff (Gehäuse): Polyamid (PA6)
• Standardfarbe: Schwarz (RAL 9005)
• Schraube & Mutter: verzinkter Stahl (ZCS)
• Lieferzustand: vormontiert
• Nicht empfohlen für: dünnwandige Aluminium- oder weiche Kunststoffrohre mit 1 mm Wandstärke
• Normen: RoHS erfüllt
• Maßeinheit: Millimeter
• Verfügbare Unterlagen: Zeichnung (PDF), Produktvideo
