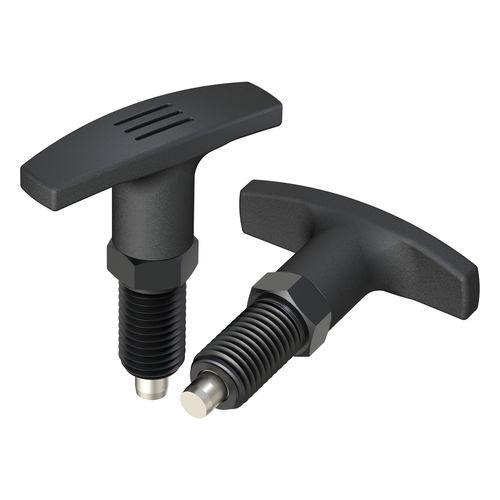

Schließringbolzen CAH

EdelstahlPolyamid

Produktfamilie: Die CAH‑Familie umfasst einen nicht arretierbaren Indexbolzen mit T‑Kopf aus PA6 (Polyamid 6) und Einstellsechskant. Das Gewinde ist ein Feingewinde aus Edelstahl (SS); der Bolzen ist in Stahl (S) oder Edelstahl (SS) erhältlich.

Verwendung:

• Zum Verriegeln, Indexieren und Sichern von zwei oder mehr Bauteilen in der gewünschten Position.
• Ermöglicht eine temporäre feste Position, die durch Betätigung der Rastfunktion jederzeit gelöst und geändert werden kann.
• Für manuelle Betätigung ohne zusätzliches Werkzeug ausgelegt.

Zertifikate / Normen: RoHS: Konform
UL94: Nicht angegeben
IP: Nicht angegeben

Zusätzliche Produktinformationen: Produktion in RAL‑Farben möglich. Maße in Millimetern. Technische Zeichnung (PDF) steht als Download auf der Produktseite zur Verfügung. Produktvideo vorhanden.

Varianten / Abmessungen (Tabelle): Referenz | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

Eigenschaften / Technische Spezifikationen:

• Modell / Serie: CAH
• Typ: Nicht arretierbarer Rastbolzen mit T‑Kopf
• Material T‑Kopf: PA6 (Polyamid 6)
• Merkmal Kopf: T‑Kopf mit Einstellsechskant
• Gewinde: Feingewinde, Edelstahl (SS)
• Bolzen: Stahl (S) oder Edelstahl (SS)
• Einheiten: Millimeter
• Verfügbare Referenzen: 03100400090, 03100400091, 03100400092
• Multimedia: Technische Zeichnung (PDF) und Produktvideo verfügbar
