Arretierbolzen / verzinkter Stahl CAG

verriegelbarGewinde

Produktzusammenfassung

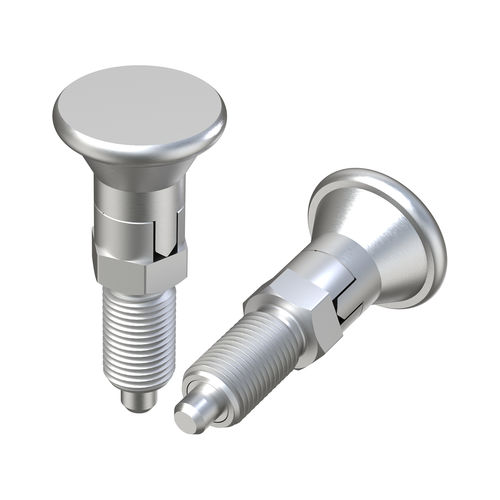

Die CAG‑Familie besteht aus einem arretierbaren Metall‑Rastbolzen mit konischem Kopf aus ZCS (verzinkter Stahl) und Sechskantverstellung. Feingewinde und Raststift sind ebenfalls aus ZCS gefertigt.

Verwendung
Verriegelungs‑ und Positionierungsstifte werden verwendet, um zwei oder mehr Komponenten in der gewünschten Position zu verriegeln, zu indexieren oder zu sichern. Eine temporäre feste Positionierung ist möglich und kann jederzeit durch Betätigung der Arretierung gelöst oder geändert werden. Für die Anwendung sind keine zusätzlichen Werkzeuge erforderlich.

Dokumentation & Konformität
Zeichnung PDF: verfügbar (2D‑Zeichnungen).
UL94: nicht anwendbar / nicht angegeben.
IP: nicht anwendbar / nicht angegeben.
RoHS: vorhanden / konform.
Maße angegeben in: Millimeter.
Video: Produktvideo verfügbar.

Tabelle - Referenzen und Hauptmaße (Einheiten: Millimeter)
Referenz | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Eigenschaften / technische Spezifikationen

• Familie / Modell: CAG
• Typ: arretierbarer Rastbolzen (index bolt)
• Material Kopf: ZCS (verzinkter Stahl)
• Material Gewinde und Raststift: ZCS (verzinkter Stahl)
• Kopfform: konisch
• Einstellung: Sechskant auf der Kopfplatte
• Gewindegang: Feingewinde (siehe Tabelle für spezifische M‑Größen)
• Einheiten: Millimeter
• RoHS: konform
