Rändelknopf LHRB

GewindeLamellenverzinkter Stahl

Übersicht
Der LHRB-Griff mit Gewindebolzen verfügt über einen geriffelten Kopf (Rollierung) und einen Gewindebolzen zur Befestigung an Maschinen und Geräten. Eine Variante mit Innengewinde ist als LHRM verfügbar.

Konformität & Dokumentation

• Zeichnung PDF: verfügbar (Zeichnungsdatei zum Download)
• UL94: nicht verfügbar
• IP: nicht bewertet / nicht verfügbar
• RoHS: konform
• Abmessungen angegeben in: Millimeter
• Video: Produktvideo verfügbar

Visuals

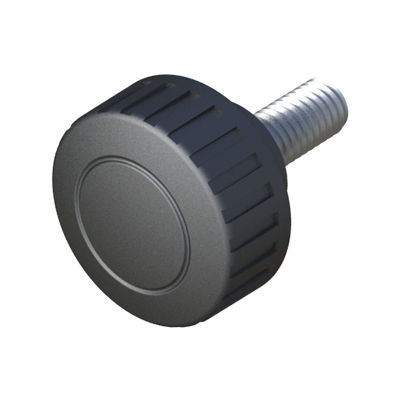

Render-Bild und technische Zeichnung verfügbar.

Tabelle — Varianten / Abmessungen (mm)
Referenz | M | L | A | C | B | D
00301200892 | M5 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200902 | M5 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200893 | M5 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200903 | M5 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200894 | M5 | 20,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200904 | M5 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200895 | M5 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200905 | M5 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200896 | M5 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200906 | M5 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200897 | M6 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200907 | M6 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200920 | M6 | 10,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200898 | M6 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200908 | M6 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200921 | M6 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200900 | M6 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200910 | M6 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200923 | M6 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200901 | M6 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200911 | M6 | 30,00 | 30,00 | 15,00 | 14,80 | 6,00
00301200924 | M6 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200912 | M6 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200913 | M6 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200925 | M6 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200914 | M8 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200926 | M8 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200932 | M8 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200915 | M8 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200927 | M8 | 20,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200933 | M8 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200916 | M8 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200928 | M8 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200934 | M8 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200917 | M8 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200929 | M8 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200935 | M8 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200918 | M8 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200930 | M8 | 35,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200936 | M8 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200919 | M8 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200931 | M8 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200937 | M8 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200938 | M10 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200939 | M10 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200940 | M10 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200941 | M10 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200942 | M10 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200943 | M10 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00

Verwandte Familien / Hinweise
Dieses Produkt gehört zur Familie LHRB. Verwandte Familien (z. B. MTV) beschreiben Materialien wie POM-Gehäuse, verzinkte Stahl-Gewindebolzen und verfügbare Farben (Grau RAL 7038, Schwarz RAL 7021, Rot RAL 3001).
