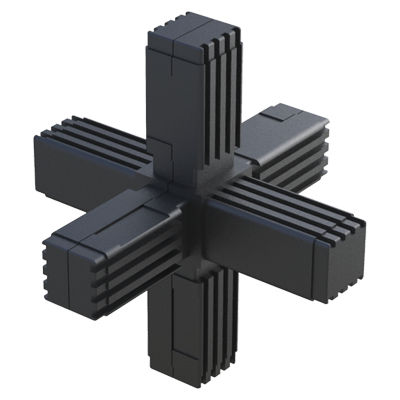

Quadratischer Rohrverbinder THCBA

Edelstahlverzinkter StahlPolyamid

Produktübersicht
Zweiteiliges 6-Wege-Verbindungselement, ausgelegt für den Aufbau mit quadratischen Rohren. Gehäuse aus PA6 (Nylon). Wird ohne Innenkern oder mit Innenkern aus Stahl, Edelstahl 1.4301 (AISI 304) oder verzinktem Stahl geliefert. Geeignet für Rahmenkonstruktionen; die statische Tragfähigkeit hängt von Vorhandensein und Typ des Innenkerns ab.

Konformität und zusätzliche Informationen

• UL94: nicht anwendbar / nicht angegeben
• IP: nicht anwendbar / nicht angegeben
• RoHS: konform
• Maßeinheit: Millimeter
• Zeichnung: verfügbar (PDF-Download auf der Produktseite)
• Video: verfügbar

Verfügbare Referenzen (Tabelle)
Referenz | Für Rohr | Rohrdicke | L | H
00201206447 | 20 x 20 | 1,50 | 36,00 | 20,00
00201206457 | 25 x 25 | 1,50 | 52,00 | 25,00
00201206465 | 30 x 30 | 2,00 | 47,00 | 30,00

Charakteristiken / technische Spezifikationen

• Produktfamilie / Modell: THCBA
• Typ: 6-Wege-Verbindungselement für quadratische Rohre (zweiteilig)
• Gehäusematerial: PA6 (Nylon)
• Kernoptionen: keiner; Stahl; Edelstahl 1.4301 (AISI 304); verzinkter Stahl
• Verfügbare Rohrgrößen und Referenzen: 20x20 (ref. 00201206447), 25x25 (ref. 00201206457), 30x30 (ref. 00201206465)
• Typische Abmessungen je Referenz: Rohrdicke, L und H (siehe Tabelle oben)
• RoHS-konform
• Maßeinheit: Millimeter
• Dokumentation: 2D-Zeichnungen (PDF) und Produktvideo verfügbar
