Gewindeanschluss LJEZ

Produktbeschreibung

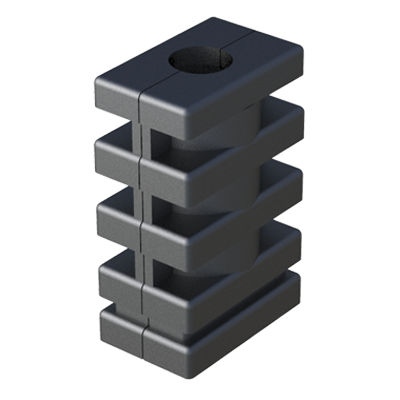

Der LJEZ-Geradverbinder ist ein zweiteiliges Expansionsverbindungselement zum Verbinden von zwei rechteckigen Rohren. Hergestellt aus Nylon (PA6) verfügt er über zwei Kavitäten zur Aufnahme von Sechskantmuttern. Lieferoptionen: ohne Muttern, obere Mutter, untere Mutter oder beide Muttern. Ein interner Metallkern ist optional erhältlich, um die Einführsteifigkeit zu erhöhen.

Zertifizierungen / Konformität

• RoHS: erfüllt
• UL94: nicht spezifiziert
• IP: nicht spezifiziert

Maße
Maße angegeben in: Millimeter. Siehe Referenztabelle für Abmessungen und Rohrkompatibilität.

Multimedia
Produkt-Render, 2D-Zeichnung (PDF) und Demonstrationsvideo verfügbar.

Verfügbare Referenzen und Abmessungen
Referenz | Für Rohr | Rohrdicke | L | E / H | Mutter-Platz (SW) / Metrisch (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 bis 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Merkmale / technische Daten

• Produktfamilie / Modell: LJEZ
• Marke: ISC Plastic Parts
• Material: Nylon (PA6)
• Typ: gerade Expansionsverbindung für rechteckige Rohre, zweiteilig
• Aufnahme: 2 Kavitäten für Sechskantmuttern (SW je nach Referenz: 8 / 10 / 13 / 17)
• Lieferoptionen: ohne Mutter, obere Mutter, untere Mutter, zwei Muttern
• Optionaler Metallkern für erhöhte Einführsteifigkeit
• Maßeinheiten: mm
• Kompatibilität: kombinierbar mit Gelenkverbindern für verschiedene Querschnitte/Abmessungen
• Empfehlung: Probenprüfungen durchführen, um Zugverhalten und Montage in Abhängigkeit vom Rohrmaterial und Anzugsmoment zu verifizieren
• RoHS: konform
