Gelenkwinkel für Profilmontage THCCC

Produktbeschreibung

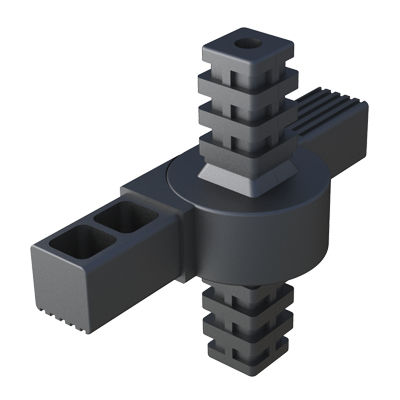

Der 4-Wege-Scharnierverbinder THCCC wurde zum Verbinden von vier quadratischen Rohren entwickelt. Die horizontale Schwenkachse ist je nach Artikelnummer einstellbar (0º–190º oder 0º–180º). Der vertikale Bolzen dreht sich um seine Achse (keine Neigung) und ist austauschbar für unterschiedliche Rohrgeometrien. Material: Nylon (PA6).

Zertifizierungen & Dokumente

• RoHS: Konform
• UL94: Nicht angegeben / nicht anwendbar
• IP-Schutzart: Nicht angegeben / nicht anwendbar
• 2D-Zeichnung (PDF) und Produktvideo verfügbar

Abmessungen
Abmessungen in: Millimeter

Varianten / Tabelle
Referenz | Für Rohr | Rohrdicke | L / H | Winkel (A) [Typ]
02300400218 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º bis 190º [1]
02300400219 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º bis 180º [4]
02300400228 | 40 x 40 | 2,00 | 49,00 / 42,50 | 0º bis 180º [3]

Ressourcen
2D-Zeichnung verfügbar (PDF). Produktvideo mit Montage- und Funktionsdemonstration verfügbar.

Eigenschaften / Technische Spezifikationen

• Modell / Produktfamilie: THCCC
• Anwendung: Verbinder / Scharnier für quadratische Rohre (4-Wege)
• Material: Nylon (PA6)
• Horizontale Winkelbereiche: 0º–190º oder 0º–180º je nach Referenz
• Vertikaler Bolzen: Drehrichtung um eigene Achse, austauschbar
• Einheiten: Millimeter
• RoHS: Konform
• UL94: Nicht angegeben
• IP-Schutzart: Nicht angegeben
• Verfügbare Referenzen und Abmessungen: 02300400218 (25 x 25, Dicke 1,50, L/H 38,00/42,00, 0º–190º), 02300400219 (25 x 25, Dicke 1,50, 0º–180º), 02300400228 (40 x 40, Dicke 2,00, 0º–180º)
