Edelstahl-Arretierbolzen CAK

Technopolymerverzinkter StahlGewinde

Produktbeschreibung

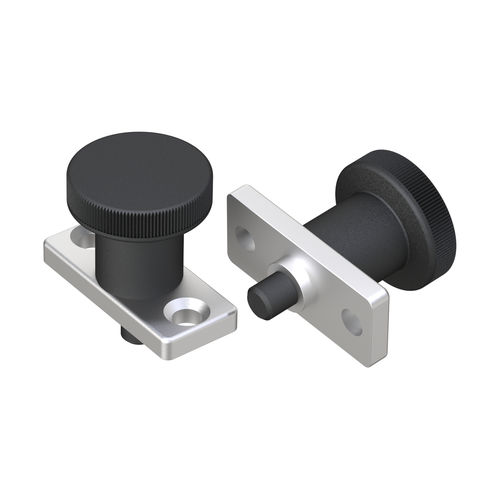

Unsere CAK-Familie besteht aus einem nicht arretierenden Anschraub-Rastbolzen mit Befestigungsplatte, der mit 2 M6 Senkkopfschrauben befestigt wird. Der Rändelkopf ist aus PA6 (Polyamid 6), die Befestigungsplatte aus ZCS (verzinkter Stahl) und der Raststift aus S (Edelstahl).

Verwendung
Verriegelungs- und Positionierungsstifte werden zum Sichern, Indexieren oder Befestigen von zwei oder mehr Komponenten in der gewünschten Position eingesetzt. Eine vorübergehende feste Positionierung ist möglich, kann aber jederzeit durch Betätigen der Sperre gelöst und verändert werden. Es werden keine zusätzlichen Werkzeuge benötigt.

Dokumentation & Konformitäten

• RoHS: Erfüllt
• UL94: Nicht spezifiziert
• IP: Nicht spezifiziert
• Zeichnungen: 2D PDF verfügbar
• Produktvideo: Verfügbar

Tabelle - Referenzen und Abmessungen (mm)
Referenz | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Eigenschaften / Technische Spezifikationen

• Familie / Modell: CAK
• Typ: Anschraub-Rastbolzen, nicht arretierend
• Kopfmaterial: PA6 (Polyamid 6)
• Befestigungsplattenmaterial: ZCS (verzinkter Stahl)
• Raststift: S (Edelstahl)
• Befestigung: Mit 2 x M6 Senkkopfschrauben
• Funktion: Verriegelung, Indexierung und temporäre Positionierung; lösbar durch Betätigung der Rastsperre; keine Zusatzwerkzeuge nötig
• Maßeinheit: Millimeter
• Zertifikate: RoHS erfüllt
• UL94: Nicht spezifiziert
• IP: Nicht spezifiziert
• Verfügbare Varianten: 03100400001, 03100400002, 03100400003, 03100400004
• Optionen: Produktion in RAL-Farben verfügbar
