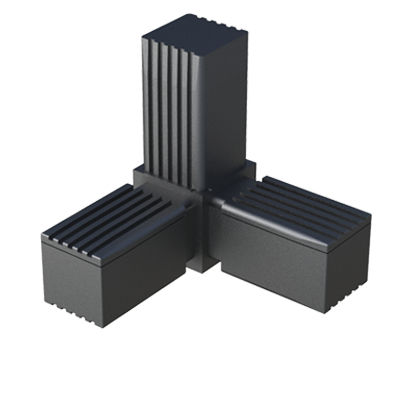

Quadratischer Rohrverbinder THCYA

Y-förmigEdelstahlverzinkter Stahl

Produktbeschreibung
Unser Y-Verbindungsstück, bestehend aus zwei Teilen, verbindet 3 quadratische Rohre und ist mit oder ohne Innenkern in Stahl (S), verzinktem Stahl (ZCS) oder Edelstahl (SS) erhältlich. Hergestellt aus Nylon (PA6), eignet es sich zum Aufbau von Gestellen mit niedrigen, mittleren oder hohen statischen Lasten je nach Referenz. Um Kontaktkorrosion und Schwächung zu vermeiden, sollten Bohrungen im inneren Metallkern vermieden werden.

Zertifizierungen und Konformität

• UL94: nicht angegeben
• IP-Schutzart: nicht angegeben
• RoHS: konform
• Maßeinheit: Millimeter

Medien

• Renderbild verfügbar
• Technische Zeichnung (2D) verfügbar
• Produktvideo verfügbar

Referenzen
00201206444 | 20 x 20 | 1,50 | L 36,50 | H 20,00
00201206454 | 25 x 25 | 1,50 | L 50,00 | H 25,00
02300400050 | 28,90 x 28,90 | 1,70 | L 50,00 | H 28,90
00201206462 | 30 x 30 | 2,00 | L 48,00 | H 30,00
02300400051 | 31,50 x 31,50 | 2,00 | L 51,00 | H 31,50

Technische Eigenschaften

• Modell: THCYA
• Funktion: Y-Verbindungsstück zum Verbinden von 3 quadratischen Rohren
• Gehäusematerial: Nylon (PA6)
• Optionen Innenkern: ohne, Stahl (S), verzinkter Stahl (ZCS), Edelstahl (SS)
• Tragfähigkeit: abhängig von der Referenz und korrekter Lastverteilung (niedrig, mittel oder hoch)
• Bewegungs-/Drehoptionen: je nach Referenz (Beispiele: 0°–180°, 0°–190°, 45°–195°, 60°–232°)
• Vertikaler Bolzen: dreht sich um seine Achse (kein Kippen); austauschbar zur Anpassung anderer Rohrdimensionen
• Einige Referenzen verfügen über M8- oder M10-Gewinde für höhenverstellbare Füße oder Rollen
• Empfehlung: Bohrungen im inneren Metallkern vermeiden, um Kontaktkorrosion und Schwächung zu verhindern
• Maßeinheit: mm
• RoHS: konform; UL94/IP: nicht angegeben
