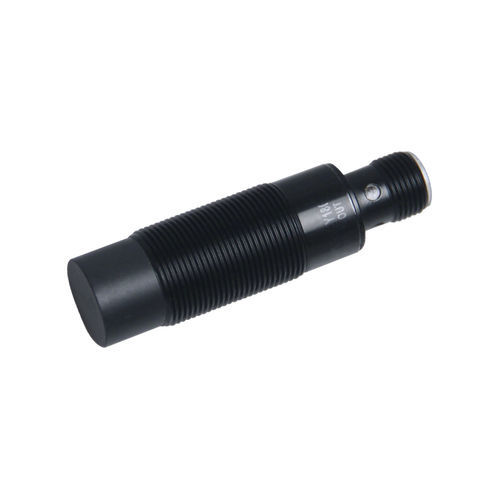

Induktiver Näherungssensor CL30-RN22AKF1zylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- 24 V AC, 220 V AC
- Installierung
- nichtbündig
- Material
- Messing, PTFE
- Schutzart
- IP67
- Messbereich
2,2 cm
(0,87 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produkt
Hauptmerkmale
Technische Daten
Mechanische/elektrische Parameter
Umgebungsbedingungen
Zusammenfassung / Spezifikationen
- Modell: CL30-RN22AKF1
- Serie: CL30 induktive Näherungssensoren
Hauptmerkmale
- Typ: schweißspritzbeständig
- Schaltabstand: 22 mm
- Gehäuse: zylindrisch, M30
- Messprinzip: induktiv
- Ausgang: AC 2-Leiter, normalerweise offen (NO)
- Kabellänge: 2 m
Technische Daten
- Erkennungsrichtung: frontal
- Schaltfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbares Objekt: Metallgegenstände
- Lieferumfang: Konformitätszertifikat
- Hysterese: < 10 % des Schaltabstands
- Standard-Prüfkörper: Eisen 66×66×1 mm
- Temperaturdrift: ±10 % des Schaltabstands im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Messfläche PTFE; Kabel PVC
Mechanische/elektrische Parameter
- Ausgangsart: AC 2-Leiter NO
- Versorgungsspannung: AC 24–220 V
- Stromversorgung: 2-Leiter AC
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: nicht einbaufähig (nicht bündig)
- Anzeige: rote Ausgangsanzeige
- Spannungseinfluss: bei ±15 % der Nennspannung Änderung des Schaltabstands ≤ ±1 %
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z-Richtungen, 3×
- Dielektrische Festigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z-Richtungen, 2 h
- Gewicht: ca. 237 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis +70 °C
Zusammenfassung / Spezifikationen
- Modell: CL30-RN22AKF1
- Serie: CL30 series
- Typ: schweißspritzbeständiger induktiver Näherungssensor
- Schaltabstand: 22 mm
- Gehäuse / Montage: M30, nicht bündig
- Versorgung: AC 24–220 V (2-Leiter AC)
- Ausgang: AC 2-Leiter NO, Schaltausgang (5–200 mA)
- Schutzart: IP67
- Kabel: konfektioniertes Kabel, Länge 2 m
- Ansprechzeit / Frequenz: 20 ms / 25 Hz
- Betriebstemperatur: -25 bis +70 °C
- Materialien: Messing mit PTFE-Beschichtung (Gehäuse), PTFE (Messfläche), PVC (Kabel)
- Gewicht: ca. 237 g
