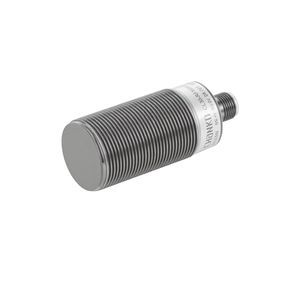

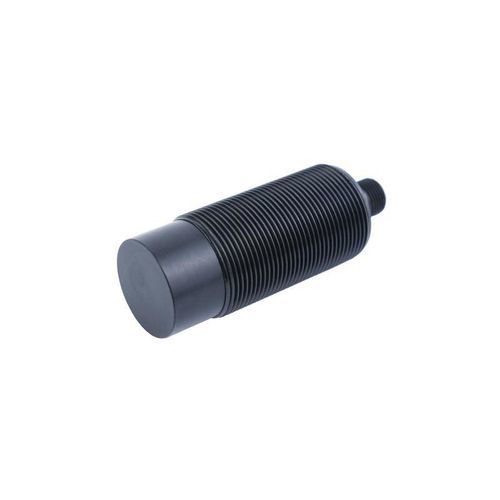

Induktiver Näherungssensor CL30-RN30DNF1-AzylinderförmigM30NPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- NPN
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Anwendung
- Schweiß
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
3 cm
(1,18 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Induktiver Näherungssensor der CL30-Serie, Modell CL30-RN30DNF1-A. Schweißspritzgeschützte Ausführung, zylindrisches Gehäuse M30, Front-Erkennung für metallische Zielobjekte, NPN normalerweise offen (NO) Ausgang, Nenn-Erfassungsabstand 30 mm.
Hauptmerkmale
Mechanische / elektrische Parameter
Betriebsumgebung
Technische Daten
Induktiver Näherungssensor der CL30-Serie, Modell CL30-RN30DNF1-A. Schweißspritzgeschützte Ausführung, zylindrisches Gehäuse M30, Front-Erkennung für metallische Zielobjekte, NPN normalerweise offen (NO) Ausgang, Nenn-Erfassungsabstand 30 mm.
Hauptmerkmale
- Typ: Schweißspritzgeschützt
- Erfassungsabstand: 30 mm
- Form: Zylindrisch
- Erfassungsprinzip: Induktiv
- Gehäusegröße: M30
- Ausgang: NPN NO (normalerweise offen)
- Kabellänge: 2 m
- Erfassungsrichtung: Front
- Schaltfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Erfassbare Objekte: Metall
- Besonderheit: Schweißspritzschutz
- Zubehör: Konformitätszertifikat
- Hysterese: < 10% des Erfassungsabstands
- Standard-Prüfkörper: Eisen 90×90×1 mm
- Temperaturdrift: ±10% des Erfassungsabstands im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse: Messing mit Teflon-Beschichtung; Erfassungsfläche: Teflon; Kabel: PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO (normalerweise offen)
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Stecker
- Signaltyp: Schaltsignal
- Betriebsart: Normally open
- Montageart: Nicht bündig
- Stromaufnahme: ≤ 13 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Bei ±15% Versorgungsschwankung Änderung des Erfassungsabstands ≤ ±1%
- Laststrom: ≤ 200 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V) zwischen stromführenden Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², X/Y/Z Richtungen, 3 Mal
- Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z Richtungen, 2 h
- Gewicht: ca. 207 g
Betriebsumgebung
- Umgebungstemperatur: -25 ~ +70 °C
Technische Daten
- Serie: CL30
- Modell: CL30-RN30DNF1-A
- Erfassungsabstand: 30 mm
- Betriebsspannung: DC 12–24 V
- Ausgang: NPN normalerweise offen (NO)
- Schutzart: IP67
- Gehäusegröße: M30
- Kabellänge: 2 m
- Ansprechzeit: 5 ms
- Temperaturbereich: -25 ~ +70 °C
- Materialien: Messing mit Teflon-Beschichtung / Teflon-Erfassungsfläche / PVC-Kabel
