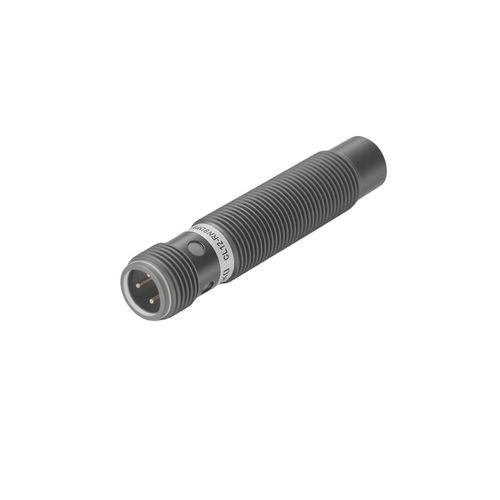

Induktiver Näherungssensor CL12-RN8DLF1-AzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Stromverbindung
- M12-Steckverbinder
- Versorgungsspannung
- DC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- mit LED-Lichtquelle
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Einsatzbedingungen
Empfohlene Anwendungen
Merkmale / technische Daten
- Produkttyp: schweißspritzresistente Ausführung
- Schaltabstand: 8 mm
- Gehäuse: zylindrisch
- Erfassungsprinzip: induktiv (für Metallziele)
- Gewinde/Größe: M12
- Ausgang: DC 2‑Leiter, normalerweise offen (NO)
Technische Daten
- Schaltabstand: 8 mm
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Messobjekt: Metall (Standardobjekt: Fe 24×24×1 mm)
- Hysterese: < 10 % des Schaltabstands
- Temperaturdrift: Änderung < ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Materialien: Gehäuse Messing mit Teflonbeschichtung; Messfläche Teflon; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: DC 2‑Leiter NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 2‑Leiter DC
- Schutzart: IP67
- Anschluss: Kabel mit Stecker
- Signaltyp: Schaltkontakt
- Betriebsart: normalerweise offen
- Montage: nicht bündig (nicht einbaufähig)
- Anzeige: rote Ausgangs-LED
- Spannungseinfluss: < ±1 % Schaltabstandsänderung bei ±15 % Versorgungsschwankung
- Isolationswiderstand: > 50 MΩ (DC 500 V) zwischen stromführenden Teilen und Gehäuse
- Schaltvermögen: 3–100 mA
- Leckstrom: < 0,8 mA
- Stoßfestigkeit: 500 m/s², 3× in X/Y/Z
- Spannungsfestigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen stromführenden Teilen und Gehäuse
- Schwingfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X/Y/Z
- Gewicht: ca. 65 g
Einsatzbedingungen
- Temperaturbereich: -25 bis +70 °C
Empfohlene Anwendungen
- Elektronikfertigung (3C)
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Merkmale / technische Daten
- Serie / Modell: CL12 / CL12-RN8DLF1-A
- Gewinde: M12 zylindrisch
- Detektionsprinzip: induktiv (Metallziele)
- Versorgung: DC 12–24 V, 2‑Leiter
- Ausgang: DC 2‑Leiter, NO, Schaltkontakt, 3–100 mA
- Schutzart: IP67
- Kabellänge: 2 m
- Materialien: Messing mit Teflonbeschichtung (Gehäuse), Teflon Messfläche, PVC Kabel
