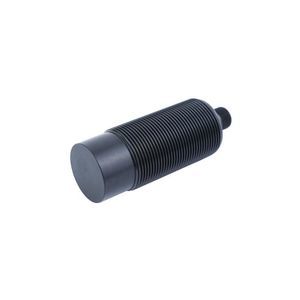

Induktiver Näherungssensor CL08-RN4DLF1-A
zylinderförmigM8mit Schaltfunktion

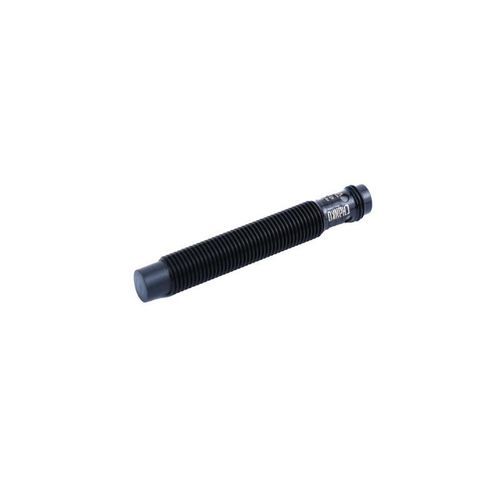

Induktiver Näherungssensor - CL08-RN4DLF1-A - CHANKO SENSOR - zylinderförmig / M8 / mit Schaltfunktion
Induktiver Näherungssensor - CL08-RN4DLF1-A - CHANKO SENSOR - zylinderförmig / M8 / mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M8
Ausgangssignal
mit Schaltfunktion, 2-Leiter
Stromverbindung
Blankdraht
Versorgungsspannung
DC
Material
Messing, PVC, PTFE
Schutzart
IP67
Weitere Eigenschaften
kontaktlos
Messbereich

0,4 cm
(0,16 in)

Prozesstemperatur

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Beschreibung

Produktübersicht
  • Serie: CL08 Näherungssensoren
  • Modell: CL08-RN4DLF1-A
  • Typ: löt-/schweißbeständig
  • Erfassungsprinzip: induktiv (Metallerkennung)
  • Gehäuseform: zylindrisch, M8
  • Schaltabstand: 4 mm
  • Erfassungsrichtung: Front
  • Kabellänge: 2 m
  • Ausgang: DC 2‑Leiter, normalerweise offen (NO)
  • Ansprechfrequenz: 1000 Hz
  • Ansprechzeit: 500 μs


Technische Daten
  • Standardziel: Eisen 12 × 12 × 1 mm
  • Hysterese: < 10% des Schaltabstands
  • Temperaturdrift: Schaltabstandsänderung innerhalb ±10% bei -25 bis +70 °C (Referenz +23 °C)
  • Materialien: Gehäuse Messing mit PTFE‑Beschichtung; Sensorkante PTFE; Kabel PVC
  • Zubehör: Muttern ×2, Innenzahnscheibe ×1, Prüfzertifikat


Mechanische / elektrische Daten
  • Versorgungsspannung: DC 12 ~ 24 V
  • Versorgungsart: DC 2‑Leiter
  • Schutzart: IP67
  • Anschluss: Stecker
  • Signaltyp: Schaltkontakt
  • Betriebsart: normalerweise offen
  • Anzeigelampe: rote Ausgangs‑LED
  • Spannungseinfluss: bei ±15% der Nennspannung Schaltabstandsänderung ≤ ±1%
  • Isolationswiderstand: ≥ 50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
  • Schaltleistung: 3 ~ 100 mA
  • Leckstrom: ≤ 0,8 mA
  • Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
  • Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
  • Vibrationsfestigkeit: 10 ~ 55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
  • Gewicht: ca. 40 g


Betriebsumgebung
  • Umgebungstemperatur: -25 ~ +70 °C


Merkmale / Zusammenfassung
  • Serie: CL08
  • Modell: CL08-RN4DLF1-A
  • Schaltabstand: 4 mm
  • Prinzip: induktiv (Metallerkennung)
  • Abmessungen: M8, zylindrisch
  • Ausgang: DC 2‑Leiter, normalerweise offen (NO)
  • Versorgung: DC 12~24 V
  • Schutzart: IP67
  • Kabellänge: 2 m
  • Ansprechfrequenz / Zeit: 1000 Hz / 500 μs
  • Materialien: PTFE‑beschichtetes Messinggehäuse, PTFE Sensorkante, PVC‑Kabel
  • Zubehör: Muttern ×2, Innenzahnscheibe ×1, Prüfzertifikat
