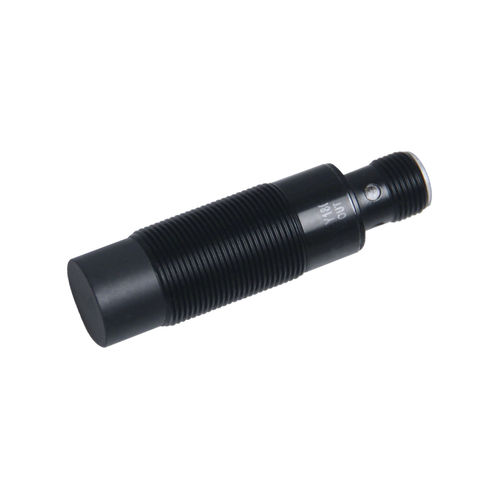

Induktiver Näherungssensor CL12-RN8DNF1zylinderförmigM12NPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- NPN
- Stromverbindung
- M12-Steckverbinder
- Installierung
- nichtbündig
- Schutzart
- spritzwassergeschützt, IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 8 mm
(0,31 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Montage / Zeichnungen
Technische Zusammenfassung
- Modell: CL12-RN8DNF1-A
- Serie: Induktive Näherungssensoren CL12
Übersicht
- Typ: lötperlenbeständig
- Schaltabstand: 8 mm
- Gehäuseform: zylindrisch (M12)
- Messprinzip: induktiv
- Ausgang: NPN normalerweise offen (3-adrig DC)
Technische Daten
- Schaltabstand: 8 mm
- Kabellänge: 2 m
- Erkennungsrichtung: frontal
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erkennungsobjekte: metallische Objekte (Standardziel: Eisen 24×24×1 mm)
- Spezialmerkmal: Lötperlenbeständigkeit
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Hysterese: <10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing mit Teflon-Beschichtung; Messfläche Teflon; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-adrig DC
- Schutzart: IP67
- Anschluss: Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Einbauart: nicht bündig (nicht versenkt)
- Stromaufnahme: <13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung <±1 % bei ±15 % Versorgungsschwankung
- Belastungsstrom: <200 mA
- Isolationswiderstand: >50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², X/Y/Z je 3-mal
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min
- Schwingfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 65 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
Montage / Zeichnungen
- Zylindrisch induktiv M12 mit Kabelausgang — Anschlussdiagramm und Abmessungszeichnung in der Produktseite enthalten
Technische Zusammenfassung
- Modell: CL12-RN8DNF1-A
- Serie: CL12
- Typ: lötperlenbeständig
- Messprinzip: induktiv
- Schaltabstand: 8 mm
- Format: M12, zylindrisch
- Ausgang: NPN NO, 3-adrig DC
- Versorgung: DC 12–24 V
- Schutzart: IP67
- Ansprechfrequenz: 500 Hz, Ansprechzeit: 1 ms
- Kabellänge: 2 m
- Betriebstemperatur: -25 bis +70 °C
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
