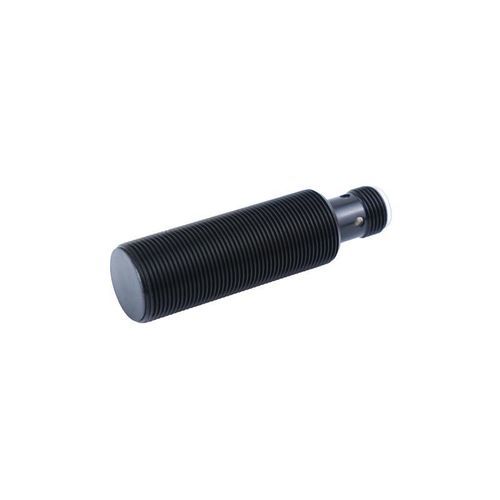

Induktiver Näherungssensor CL18-RF8DLF1-AzylinderförmigM182-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- 2-Leiter
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Empfohlene Anwendungen
Merkmale / Spezifikationen (Zusammenfassung)
- Produktfamilie: CL18 Serie induktive Näherungssensoren
- Modell: CL18-RF8DLF1-A
- Typ: lötbeständig / schweißspritzbeständig
- Messprinzip: induktiv (Metallerkennung)
- Gehäusegröße: M18, zylindrisch
- Schaltabstand: 8 mm
- Ausgang: DC 2‑draht, normalerweise offen (NO)
- Kabellänge: 2 m
Technische Daten
- Schaltabstand: 8 mm (Referenzkörper: Fe 24×24×1 mm)
- Erkennungsrichtung: frontal
- Schaltfrequenz: 600 Hz
- Ansprechzeit: 800 μs
- Hysterese: <10 % des Schaltabstands
- Temperaturdrift: ±10 % max. im Bereich -25 bis +70 °C gegenüber +23 °C
- Materialien: Gehäuse Messing mit Teflon-Beschichtung; Erfassungsfläche Teflon; Kabel PVC
- Zubehör: 2 Muttern, 1 Innenzahnscheibe, Prüfzertifikat
Mechanische / elektrische Parameter
- Ausgangsart: DC 2‑draht NO (normally open)
- Versorgungsspannung: DC 12–24 V
- Schutzart: IP67
- Anschluss: Stecker
- Signaltyp: Schaltausgang
- Montage: bündig / einbaufähig
- Anzeige: rote Schaltausgangs-LED
- Spannungseinfluss: <±1 % Änderung des Schaltabstands bei ±15 % Versorgungsspannung
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Schaltvermögen: 3–100 mA
- Leckstrom: ≤0,8 mA
- Stoßfestigkeit: 500 m/s², 3 Stöße je Achse
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h je Achse
- Gewicht: ca. 153 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
Empfohlene Anwendungen
- Elektronikfertigung (3C)
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Merkmale / Spezifikationen (Zusammenfassung)
- Modell: CL18-RF8DLF1-A
- Serie: CL18
- Typ: lötbeständiger induktiver Näherungssensor
- Schaltabstand: 8 mm (Fe 24×24×1 mm)
- Bauform: M18 zylindrisch, bündig montierbar
- Versorgung / Ausgang: DC 12–24 V, DC 2‑draht NO
- Schutzart: IP67
- Betriebstemperatur: -25 bis +70 °C
- Material: Messing mit Teflon-Beschichtung, Erfassungsfläche Teflon, PVC-Kabel
- Zubehör: 2 Muttern, 1 Innenzahnscheibe, Prüfzertifikat
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CL Series Inductive Proximity Sensor Solder-proof Type
