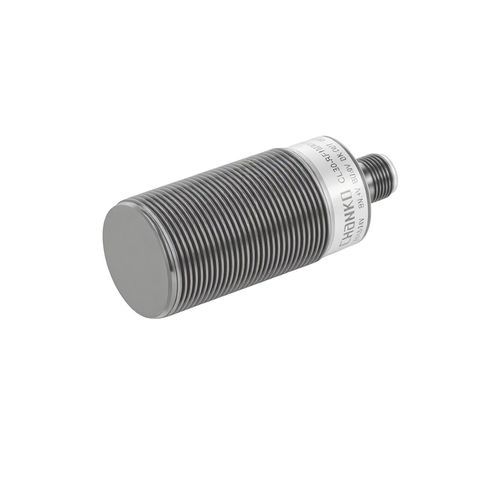

Induktiver Näherungssensor CL30-RF15DLF1-AzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- DC
- Installierung
- Gewinde
- Material
- Messing, PVC, PTFE
- Anwendung
- Schweiß
- Weitere Eigenschaften
- kontaktlos
- Messbereich
1,5 cm
(0,59 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Wichtigste Merkmale / Spezifikationsübersicht
- Modell: CL30-RF15DLF1-A
- Serie: CL30
- Produkttyp: schweißspritzerbeständiger induktiver Näherungssensor
- Schaltabstand: 15 mm
- Gehäuse: zylindrisch (M30), bündiger/versenkter Einbau
- Messprinzip: induktiv
- Ausgang: DC 2-Leiter NO (normal offen)
- Kabellänge: 2 m
Technische Daten
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 600 Hz
- Ansprechzeit: 800 μs
- Erfassbares Ziel: Metallgegenstände
- Hysterese: < 10 % des Schaltabstands
- Standardprüfkörper: Eisen 45 × 45 × 1 mm
- Temperaturdrift: innerhalb ±10 % des Schaltabstands bei -25 ~ +70 °C im Vergleich zu +23 °C
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Schaltfläche PTFE; Kabel PVC
- Zubehör: Konformitätszertifikat
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12 ~ 24 V
- Versorgungsart: DC 2-Leiter
- Schutzart: IP67
- Anschluss: Stecker
- Signalart: Schaltsignal
- Schaltart: normalerweise offen (NO)
- Montage: bündig/versenkt
- Anzeige: rote Ausgangs-LED
- Spannungseinfluss: Abstandsschwankung ≤ ±1 % bei ±15 % Versorgungsspannungsänderung
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
- Schaltleistung: 3–100 mA
- Leckstrom: ≤ 0,8 mA
- Stoßfestigkeit: 500 m/s², 3× in X, Y, Z
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibration: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: ca. 217 g
Betriebsumgebung
- Betriebstemperatur: -25 ~ +70 °C
Wichtigste Merkmale / Spezifikationsübersicht
- Modell: CL30-RF15DLF1-A
- Serie: CL30
- Schaltabstand: 15 mm
- Gehäuse: M30, bündiger/versenkter Einbau
- Ausgang: DC 2-Leiter, NO, Schaltsignal
- Versorgung: DC 12 ~ 24 V
- Schutzart: IP67
- Antwort: 600 Hz / 800 μs
- Materialien: Messing mit PTFE-Beschichtung / PTFE-Schaltfläche / PVC-Kabel
