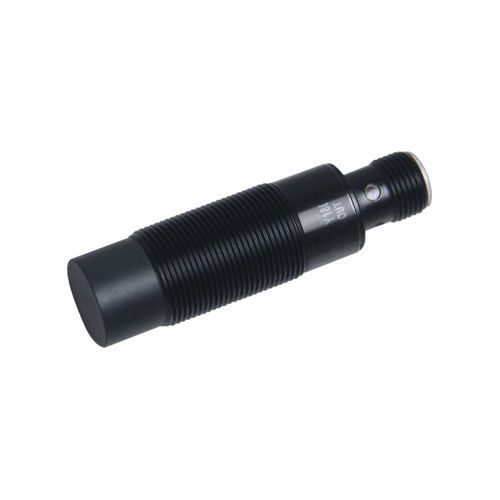

Induktiver Näherungssensor CL12-RF4DPF2zylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP, mit Schaltfunktion
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Anwendung
- Schweiß
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 4 mm
(0,16 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
- Produkttyp: schweißspritzerbeständiger induktiver Näherungssensor
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch, M12
- Messprinzip: induktiv
- Ausgang: PNP NC (normal geschlossen)
- Kabellänge: 2 m
Technische Daten
- Modell/Serie: CL12 series
- Schaltabstand: 4 mm
- Standardziel: Eisen 12 × 12 × 1 mm
- Hysterese: < 10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Besonderheit: schweißspritzerbeständig
- Materialien: Gehäuse – Messing mit Teflonbeschichtung; Messebene – Teflon; Kabel – PVC
- Zubehör: 2 Muttern, 1 Innenzahnunterlegscheibe, Prüfzeugnis
Mechanische / elektrische Parameter
- Ausgangsart: PNP NC
- Versorgungsspannung: DC 12–24 V
- Versorgung: DC 3-Leiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise geschlossen
- Montage: bündig (eingebaut)
- Stromaufnahme: < 13 mA
- Laststrom: < 200 mA
- Anzeiger: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Einfluss der Spannung: Abstandänderung < ±1 % bei ±15 % Versorgungsspannung
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², X/Y/Z je 3-mal
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Messobjekt: metallische Objekte
- Gewicht: ca. 67 g
Betriebsumgebung
- Temperaturbereich: -25 bis +70 °C
