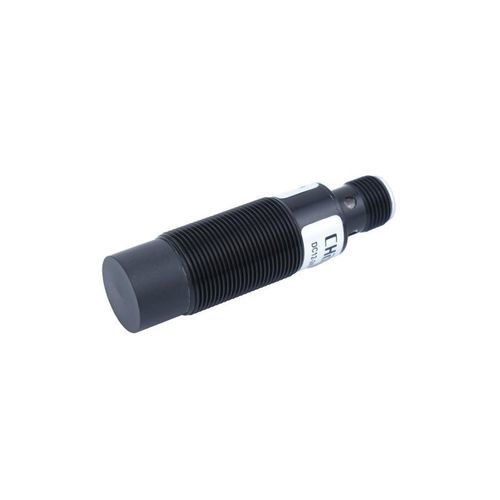

Induktiver Näherungssensor CL18-RN16DNF1-AzylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Anwendung
- Schweiß
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
1,6 cm
(0,63 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische/Elektrische Parameter
Betriebsbedingungen
Modell & Zubehör
- Produkttyp: induktiver Näherungssensor, schweißspritzfest
- Modell: CL18-RN16DNF1-A
- Schaltabstand: 16 mm
- Gehäuse: M18 zylindrisch
- Ausgang: NPN NO (normal offen)
- Kabellänge: 2 m (oder Steckverbindung)
Technische Daten
- Detektierbares Objekt: Metall (Normziel: Eisen 48×48×1 mm)
- Schaltfrequenz: 150 Hz
- Ansprechzeit: 3 ms
- Hysterese: <10% des Schaltabstandes
- Temperaturdrift: ±10% des Schaltabstands im Bereich -25~+70 °C (Bezugswert +23 °C)
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Messfläche PTFE; Kabel PVC
- Zubehör: 2 Muttern, 1 Innenzahn-Scheibe, Konformitätszertifikat
Mechanische/Elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Versorgung: DC 3-Leiter
- Schutzart: IP67
- Anschlussart: Steckverbinder
- Signaltyp: Schaltsignal
- Schaltmodus: normalerweise offen (NO)
- Montage: nicht versenkt
- Stromaufnahme: <13 mA
- Anzeigelampe: rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: ±15% der Nennspannung → Abstandänderung ≤ ±1%
- Laststrom: <200 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min (aktive Teile gegen Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z je 3 Messungen
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z je 2 h
- Gewicht: ca. 144 g
Betriebsbedingungen
- Betriebstemperatur: -25 ~ +70 °C
Modell & Zubehör
- Modell: CL18-RN16DNF1-A
- Lieferumfang: 2 Muttern, 1 Innenzahn-Scheibe, Konformitätszertifikat
