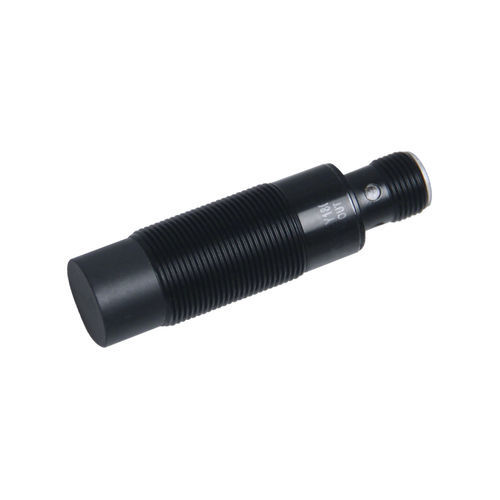

Induktiver Näherungssensor CL12-RF4DNF1zylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktreihe
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör
Unterlagen
Eigenschaften / Datenübersicht
- CL12-Serie induktive Näherungssensoren
Übersicht
- Typ: schweißspritzerbeständig
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Erfassungsprinzip: induktiv
- Ausgang: NPN normalerweise offen (NO)
- Gehäusegröße: M12
- Kabellänge: 2 m
- Erfassungsrichtung: Vorderseite
Technische Daten
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbare Objekte: metallische Ziele
- Besonderheit: schweißspritzerbeständig
- Hysterese: unter 10 % des Schaltabstands
- Standard-Prüfkörper: Eisen 12 × 12 × 1 mm
- Temperaturdrift: ±10 % des Schaltabstands im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Anschlussart: DC Dreileiter
- Schutzart: IP67
- Verbindung: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: einbaufähig / bündig
- Stromaufnahme: < 13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz und Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Versorgungsschwankung
- Belastungsstrom: ≤ 200 mA
- Isolationswiderstand: ≥ 50 MΩ (gemessen DC 500 V zwischen aktiven Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 67 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
Zubehör
- 2 Muttern, 1 Sperrscheibe, Prüfzeugnis
Unterlagen
- Schaltbild der Ausgänge und Maßzeichnung (siehe Downloadbereich)
Eigenschaften / Datenübersicht
- Modell: CL12-RF4DNF1 (CL12-Serie)
- Schaltabstand: 4 mm
- Gehäuseform: zylindrisch M12
- Erfassungsmethode: induktiv (für metallische Ziele)
- Ausgang: NPN normalerweise offen, DC Dreileiter, Belastungsstrom ≤ 200 mA
- Versorgung: DC 12–24 V, Stromaufnahme < 13 mA
- Schutz: IP67, ausgelegt für Stoß- und Vibrationsfestigkeit
- Betriebstemperatur: -25 bis +70 °C
