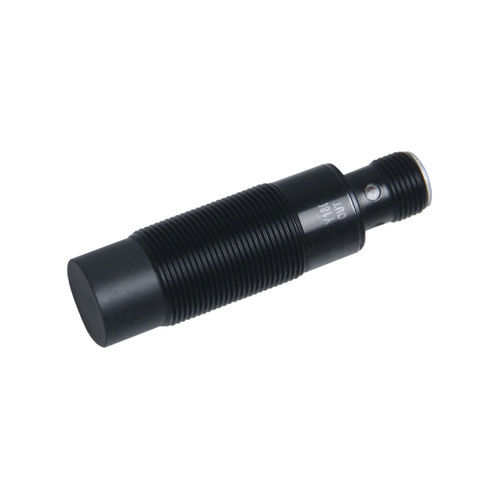

Induktiver Näherungssensor CL12-RF4DNF2zylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Anwendung
- Schweiß
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktname
Induktiver Näherungssensor CL12-RF4DNF2 (CL12-Serie)
Haupteigenschaften
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Eigenschaften / Zusammenfassung
Induktiver Näherungssensor CL12-RF4DNF2 (CL12-Serie)
Haupteigenschaften
- Typ: Schweißspritzgeschützt
- Schaltabstand: 4 mm
- Gehäuseform: Zylindrisch (M12)
- Messprinzip: Induktiv
- Ausgang: NPN, normalerweise geschlossen (NC)
Technische Daten
- Typ: Schweißspritzgeschützt
- Schaltabstand: 4 mm
- Gehäuseform: Zylindrisch
- Messprinzip: Induktiv
- Gewindegröße: M12
- Kabellänge: 2 m (Formkabel)
- Erkennungsrichtung: Vorne
- Betriebsfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbares Ziel: Metallische Objekte
- Besonderheit: Schweißspritzbeständig
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Hysterese: < 10 % des Schaltabstands
- Standardziel: Eisen 12 × 12 × 1 mm
- Temperaturdrift: ±10 % (Referenz +23 °C) im Bereich -25 °C bis +70 °C
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN, normalerweise geschlossen
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 3-Draht DC
- Schutzart: IP67
- Anschluss: Formkabel
- Signaltyp: Schaltsignal
- Schaltverhalten: Normalerweise geschlossen
- Montage: Einbau/überflush
- Stromaufnahme: ≤ 13 mA
- Anzeige: Rote Ausgangs-LED
- Schutz: Kurzschlussschutz und Überspannungsschutz
- Spannungseinfluss: Abstandsschwankung ≤ ±1 % bei ±15 % Versorgungsspannungsvariation
- Laststrom: ≤ 200 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 67 g
Betriebsumgebung
- Umgebungstemperatur: -25 °C bis +70 °C
Eigenschaften / Zusammenfassung
- Modell: CL12-RF4DNF2
- Serie: CL12 induktive Näherungssensoren
- Schaltabstand: 4 mm
- Messprinzip: Induktiv
- Bauform: M12 zylindrisch, Einbaumontage
- Ausgang: NPN NC, normalerweise geschlossen, Schaltsignal
- Versorgung: DC 12–24 V, 3-Draht
- Schutz: IP67
- Kabellänge: 2 m (Formkabel)
- Frequenz / Ansprechzeit: 1000 Hz / 500 μs
- Materialien: Messing mit PTFE-Beschichtung (Gehäuse), PTFE Messfläche, PVC Kabel
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
