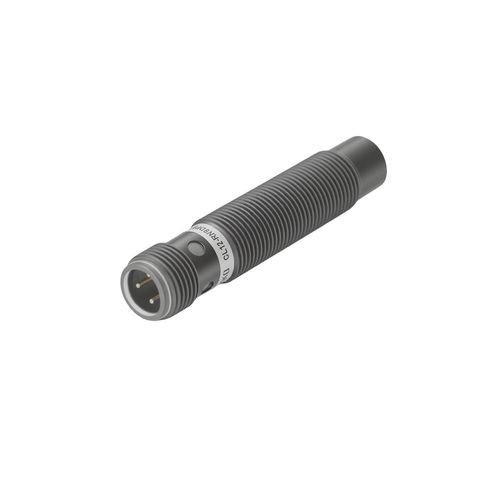

Induktiver Näherungssensor CL12-RN8DNF1-AzylinderförmigM12NPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- NPN
- Stromverbindung
- M12-Steckverbinder
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
CL12-RN8DNF1-A (Induktiver Näherungssensor, Serie CL12)
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Verpackung / Zubehör
Eigenschaften / Technische Zusammenfassung
CL12-RN8DNF1-A (Induktiver Näherungssensor, Serie CL12)
Übersicht
- Typ: schweißspritzerbeständig
- Schaltabstand: 8 mm
- Bauform: zylindrisch (M12)
- Messprinzip: induktiv (metallische Ziele)
- Ausgang: NPN NO (normalerweise offen)
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: Frontfläche
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Detektierbare Objekte: Metall
- Spezialmerkmal: schweißspritzerbeständig
- Standardziel: Eisen 24 × 24 × 1 mm
- Hysterese: < 10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 °C bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing mit PTFE-Beschichtung; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Betriebsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: nicht versenkbar (nicht einbaufähig)
- Stromaufnahme: ≤ 13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Netzspannungsabweichung
- Laststrom: ≤ 200 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z, 3-mal
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 65 g
Betriebsumgebung
- Betriebstemperatur: -25 °C bis +70 °C
Verpackung / Zubehör
- Mutter ×2
- Zahnscheibe ×1
- Zertifikat
Eigenschaften / Technische Zusammenfassung
- Serie: CL12
- Modell: CL12-RN8DNF1-A
- Erfassungsmethode: induktiv (metallische Ziele)
- Schaltabstand: 8 mm (Standardziel: Eisen 24×24×1 mm)
- Ausgang: NPN normalerweise offen, 3-Leiter, Last ≤ 200 mA
- Versorgung: DC 12–24 V, Betriebsstrom < 13 mA
- Schutzgrad: IP67, geeignet für -25 °C bis +70 °C
- Bauform / Montage: zylindrisch M12, nicht versenkbar
