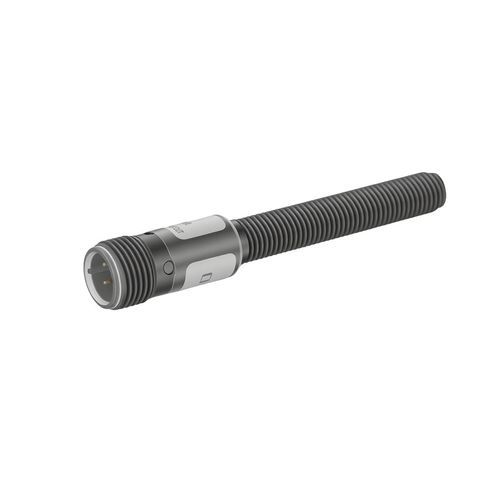

Induktiver Näherungssensor CL08 serieszylinderförmigM8mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Stromverbindung
- M8-Steckverbinder
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- kontaktlos, Miniatur
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische/elektrische Parameter
Einsatzumgebung
Zubehör
Eigenschaften / Anwendungen
- Produkttyp: schweißspritzerbeständige Ausführung
- Schaltabstand: 2 mm
- Gehäuseform: zylindrisch (M8)
- Erfassungsprinzip: induktiv (Metallerkennung)
- Ausgang: DC 2-Leiter, NO (normally open)
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 1200 Hz; Ansprechzeit: 400 μs
Technische Daten
- Detektierbares Objekt: Metall
- Referenzobjekt: Eisen 8 × 8 × 1 mm
- Hysterese: < 10 % des Schaltabstands
- Temperaturdrift: ±10 % des Schaltabstands im Bereich -25 ~ +70 °C (Referenz +23 °C)
- Materialien: Gehäuse – Messing mit Teflonbeschichtung; Messfläche – Teflon; Kabel – PVC
Mechanische/elektrische Parameter
- Ausgangsart: DC 2-Leiter NO
- Versorgungsspannung: DC 12 ~ 24 V
- Versorgung: Zweileiter-DC
- Schutzart: IP67
- Anschluss: Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsart: normally open
- Montage: einbaufähig (eingebettet)
- Anzeige: rote Ausgangs-LED
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Versorgungsspannung
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Schaltvermögen: 3–100 mA
- Leckstrom: ≤ 0,8 mA
- Stoßfestigkeit: 500 m/s², 3x in X, Y, Z
- Durchschlagsfestigkeit: AC 1000 V, 50/60 Hz, 1 min (aktive Teile gegen Gehäuse)
- Vibration: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
- Gewicht: ca. 40 g
Einsatzumgebung
- Umgebungstemperatur: -25 ~ +70 °C
Zubehör
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
Eigenschaften / Anwendungen
- Serie: CL08 Näherungssensor-Serie
- Modell: CL08-RF2DLF1-A
- Kurzer Schaltabstand (2 mm) für präzise Erfassungen
- Induktive Metallerkennung mit schneller Reaktion (400 μs) und hoher Frequenz (1200 Hz)
- Breiter DC-Versorgungsbereich (12–24 V), Zweileiteranschluss
- Schutzart IP67, vibrations- und stoßfest für industrielle Umgebungen
- Materialien und Teflonoberfläche geeignet für Schweiß- und Teflon-Bearbeitungsumgebungen
- Typische Anwendungen: 3C Elektronik, automatisierte Parksysteme, Logistik und Lager für Metalldetektion
Kataloge
CL08 Series
11 Seiten
