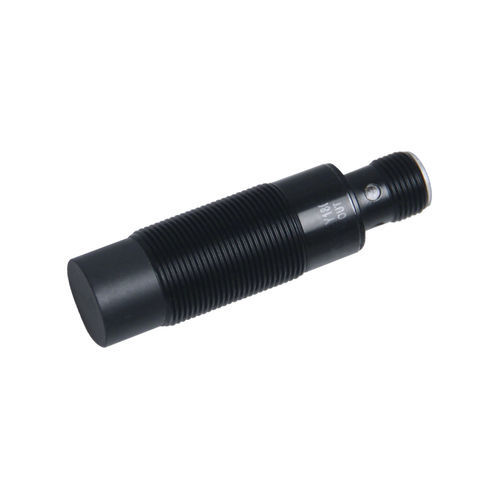

Induktiver Näherungssensor CL12-RF4DPF1zylinderförmigM12digital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP, mit Schaltfunktion, digital
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- spritzwassergeschützt, IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produkt
Technische Daten
Mechanische / elektrische Parameter
Umgebungsbedingungen
Zubehör
- Produktname: CL12-RF4DPF1
- Serie: CL12 Reihe induktive Näherungssensoren
- Typ: lötbeständig (Schweißspritzer-/Schlacke-beständig)
- Schaltabstand: 4 mm
- Gehäusegröße: zylindrisch M12
- Messprinzip: induktiv
- Ausgang: PNP normalerweise offen (NO)
Technische Daten
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Kabellänge: 2 m
- Erkennungsrichtung: frontal
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Zielobjekt: Metallgegenstände (Standardziel: Eisen 12 × 12 × 1 mm)
- Hysterese: ≤10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Spezialanforderung: beständig gegen Lötperlen/-schlacke
- Materialien: Gehäuse – Messing mit PTFE-Beschichtung; Messfläche – PTFE; Kabel – PVC
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
Mechanische / elektrische Parameter
- Ausgangsart: PNP NO
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3‑adrig DC
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: einbau/ bündig
- Stromaufnahme: ≤13 mA
- Anzeige: rote Ausgangs‑LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Abstandsschwankung ≤ ±1 % bei ±15 % Versorgungsspannungsänderung
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (bei DC 500 V zwischen stromführenden Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z, 3 Schläge
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z, 2 h pro Achse
- Gewicht: ca. 67 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis +70 °C
Zubehör
- 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
