AC-Getriebemotor Model 1260

einphasigSchneckenschrägverzahnt

Produkt

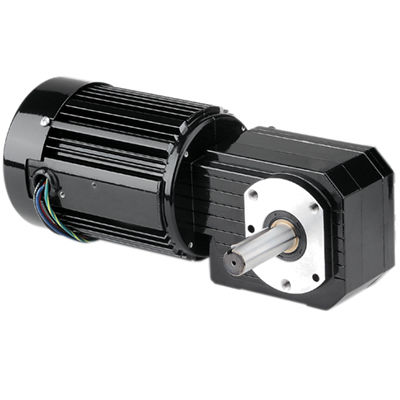

Modell 1260 Metric 42R-GB Serie AC-Winkelgetriebemotor

Übersicht
AC-Winkelgetriebemotor aus der Metric 42R-GB Serie. Vollständig geschlossen IP-20, mit Lüfter gekühlt für hohe Ausgangsleistung. Metrische Montagegewinde und metrische Abtriebswellendimensionen. Ausgeführt mit gehärteten Schnecken- und Spiralverzahnungen, durchgehend dauerhaft geschmierten Zahnrädern und Lagern zur Erhöhung der radiale Tragfähigkeit und Lebensdauer.

Spezifikationen

• Drehzahl (U/min): 23
• Nennmoment (Nm): 23
• Nennmoment (lb-in): 204
• Leistung (Watt): 100
• Leistung (HP): 1/7.5
• Volt: 230
• Hz: 50
• Phasen: 1
• Ampere: 0.78
• Übersetzungsverhältnis: 60
• Radiallast (N): 900
• Radiallast (lbs): 200
• Länge XH (mm): 294
• Länge XH (inch): 11.57
• Gewicht (kg): 8
• Gewicht (lbs): 17.5
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-GB
• HPDecimal: 0.1333

Standardmerkmale

• Metrische Montagegewinde und metrische Abtriebswellendimensionen.
• Vollständig geschlossenes Gehäuse mit Schutzart IP-20.
• Mit Lüfter gekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse "B", betrieben innerhalb der Grenzen von Klasse "A" zur Verlängerung der Wicklungs- und Schmierstofflebensdauer.
• Aluminium-Mittelring und Gehäusedeckel für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Lager durchgängig für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer.
• Gehärtete schrägverzahnte Abtriebszähne für Laufruhe und hohes Ausgangsdrehmoment.
• Bronzeschnecke für hohe Stoßbelastbarkeit.
• Gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Verfügbare Dokumente / Downloads

• CAD-Zeichnungen verfügbar (PDF, DWG, STEP).
• Schaltplan verfügbar (Anschlussplan Nummer 07410021).
• Sicherheitsdatenblatt verfügbar (ExxonMobil MSDS referenziert).

Optionale Zubehörteile

• Druckguss-Klemmbox-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984).
• Druckguss metrisches Klemmbox-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Pos. 49401154).
• Großes Druckguss-Klemmbox-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986).

Technische Daten

• Drehzahl: 23 U/min
• Nennmoment: 23 Nm (204 lb-in)
• Leistung: 100 W (0.1333 HP)
• Spannung/Frequenz: 230 V, 50 Hz, einphasig
• Strom: 0.78 A
• Übersetzung: 60
• Radiallastkapazität: 900 N (200 lbs)
• Länge XH: 294 mm (11.57 in)
• Gewicht: 8 kg (17.5 lbs)
• Referenz Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-GB
