AC-Getriebemotor Model 1490

einphasigSchneckenrechtwinklig

Produkt

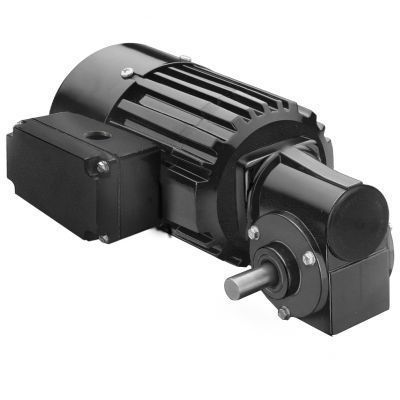

Modell 1490 aus der Serie Metric 34R-3F: AC-Winkelgetriebemotor. Einphasiges 230 V 50 Hz Gerät mit 70 U/min Ausgangsdrehzahl und 3,4 Nm Nennmoment, ausgelegt für industrielle Anwendungen mit niedriger Drehzahl und hohem Drehmoment.

Spezifikationen

• Drehzahl (U/min): 70
• Nennmoment: 3,4 Nm (30 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0,0667)
• Spannung / Frequenz: 230 V / 50 Hz
• Phasen: einphasig (1)
• Strom: 0,50 A
• Übersetzung: 20
• Radialbelastung Kapazität: 180 N (40 lbs)
• Länge XH: 221 mm (8,69 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Anschlussplan: 07410021
• Kondensator Teilenummer: 49401068
• Produkttyp: 34R4BFCI-3F

Standardausstattung

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Druckguss-Klemmkasten mit eingebautem Anschlussblock. IP-44.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse B betrieben innerhalb der Klasse A-Grenzen zur Verlängerung der Lebensdauer von Wicklungen und Schmiermitteln.
• Aluminium-Mittelring und Gehäusedeckel für hohe thermische Effizienz und geringes Gewicht.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswellen.
• Bronze-Lagerbuchsen an der Abtriebswelle, geschmiert durch Filzdichtungen und Reservoir für leisen Lauf.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Bronzene Schnecke gehärtet und geschliffen für hohe Stoßbelastbarkeit und lange Lebensdauer.

Optionale Zubehörteile

• Befestigungs-Kit für Grundplatte für 3F-Getriebemotoren (Modell 0967).
• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984).
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Kondensator; Kunststoffgehäuse; 5,0 MFD / 400V (Artikel 49401068).
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986).

Verfügbare Downloads
CAD-Zeichnungen in PDF-, DWG- und STEP-Formaten verfügbar. Schaltplan (Connection Diagram 07410021) und Sicherheitsdatenblatt verfügbar.

Technische Merkmale / Spezifikationen

• Modell: 1490
• Serie: Metric 34R-3F
• Drehzahl: 70 U/min
• Nennmoment: 3,4 Nm (30 lb-in)
• Leistung: 50 W (1/15 HP)
• Spannung: 230 V
• Frequenz: 50 Hz
• Phasen: 1 (einphasig)
• Strom: 0,50 A
• Übersetzungsverhältnis: 20
• Radialbelastung: 180 N (40 lbs)
• Länge XH: 221 mm (8,69 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Referenz Anschlussplan: 07410021
• Kondensator Teilenummer: 49401068
• Produkttyp: 34R4BFCI-3F
