AC-Getriebemotor Model 1468

einphasigSchneckenrechtwinklig

Produktübersicht

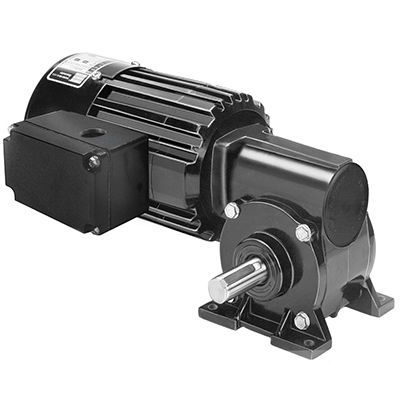

Modell 1468, Serie Metric 34R-5F, AC-Winkel-Getriebemotor ausgelegt für industrielle Anwendungen mit niedriger Drehzahl und hohem Drehmoment. Einphasige 230 V Einheit mit 35 U/min und 6,8 Nm Nennmoment; kompakter Winkelabgang für platzbeschränkte Einbauten.

Wesentliche Spezifikationen

• Modell: 1468
• Serie: Metric 34R-5F
• Drehzahl: 35 U/min
• Nennmoment: 6,8 Nm (60 lb-in)
• Leistung: 50 W (0,0666 HP)
• Spannung / Frequenz: 230 V AC / 50 Hz
• Phasen: Einphasig (1)
• Strom: 0,50 A
• Übersetzungsverhältnis: 40
• Radiallastkapazität: 220 N (50 lbs)
• Länge XH: 232 mm (9,15 in)
• Gewicht: 5,6 kg (12,3 lbs)

Verfügbare Zeichnungen und Dokumente
CAD-Zeichnungen in PDF-, DWG- und STEP-Formaten. Anschlussplan (Verbindungsdiagramm Ref.: 07410021) als PDF. Sicherheitsdatenblätter für relevante Materialien verfügbar.

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Wellenabmessungen
• Vollständig geschlossen, IP-20
• Ventilatorgekühlt für höhere Ausgangsleistung
• Isolationssystem Klasse B betrieben innerhalb der Klasse A-Grenzen zur Verlängerung der Lebensdauer von Wicklungen und Schmiermitteln
• Aluminium-Mittelring und Endkappen für hohe Wärmeeffizienz und geringes Gewicht
• Unbelüftetes Getriebegehäuse
• Industrielle Lipptyp-Dichtungen an Motor- und Abtriebswellen
• Bronzebuchsenlager an der Abtriebswelle, geölt durch Filzdochte und Reservoir für leisen Betrieb
• Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer
• Bronzeschneckenrad für hohe Stoßbelastbarkeit
• gehärtetes und geschliffenes Schneckenrad für Festigkeit und lange Lebensdauer

Optionale Zubehörteile

• Druckguss-Klemmkasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 7,5 MFD 370 V (Artikel 49401154)
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Serienmotoren und Getriebemotoren (Modell 0986)

Technische Daten

• Produkttyp-Code: 34R4BFCI-5F
• Drehzahl: 35 U/min
• Nennmoment: 6,8 Nm (60 lb-in)
• Leistung: 50 W (0,0666 HP)
• Spannung: 230 V AC
• Frequenz: 50 Hz
• Phasen: Einphasig (1)
• Strom: 0,50 A
• Übersetzung: 40
• Radiallastkapazität: 220 N (50 lbs)
• Länge XH: 232 mm (9,15 in)
• Gewicht: 5,6 kg (12,3 lbs)
• Verweis Anschlussdiagramm: 07410021
• Kondensator-Teilenummer: 49401154
